产品概述
SCA250型光电吊舱采用高精度两轴稳定平台,内置30倍连续变焦可见光摄像机和高分辨率单反照相机,多种跟踪算法,自动图像跟踪,并配有大容量记录仪。主要用于用于民用和准军事领域的高压输电线路维护、管道巡视;也可用于森林防火、海关缉私、海事救援、渔政取证、国境巡逻等。该产品结构紧凑、性价比高,既可装备于各型直升机、无人机、无人飞艇,也可装备于舰船、车辆载体满足对空、对海使用。
产品特点
高精度两轴陀螺稳定,有效隔离载体扰动/振动,保证图像稳定
高清摄像机和单反相机,高质量图像和照片信息
集成自动图像跟踪,多种跟踪算法
多传感器融合,可选配高清摄像机、红外热像仪、激光照射
指标参数
可见光摄像机 | |
CCD芯片 | 1/3 英寸 HAD CCD |
镜头 | 30倍光学变焦,f=4.3mm~129mm(可定制) |
可视角度 | 59.5°~2.1° |
图像制式 | PAL制式,帧频25Hz /HD-SDI高清输出 |
照相机 | |
像素 | 2400万像素 |
镜头 | 200mm |
像元 | 640x480/ 17μm |
视角 | 8.2° |
稳定平台 | |
稳定精度 | ≤0.3mrad(1σ) |
测角精度 | ±0.1°(1σ) |
搜索范围(方位) | Nx360° |
搜索范围(俯仰) | -110°~+ 20° 或用户定制 |
俯仰最大角速度 | ≥60°/s |
方位最大角速度 | ≥60°/s |
俯仰最大角加速度 | ≥100°/s² |
方位最大角加速度 | ≥100°/s² |
电气接口 | |
视频输出 | PAL/SDI |
通讯控制 | RS422 |
电源 | |
外接电源 | 18~36VDC |
额定功耗 | ≤40W,峰值≤60W |
环境条件 | |
工作温度 | -30~+60℃ |
存储温度 | -40~+70℃ |
图像跟踪 | |
最小跟踪对比度 | 5% |
跟踪速度 | ≥20°/s |
静态跟踪精度 | ≤1像素 |
跟踪算法 | 相关、形心 |
物理尺寸 | |
重量 | ≤7kg |

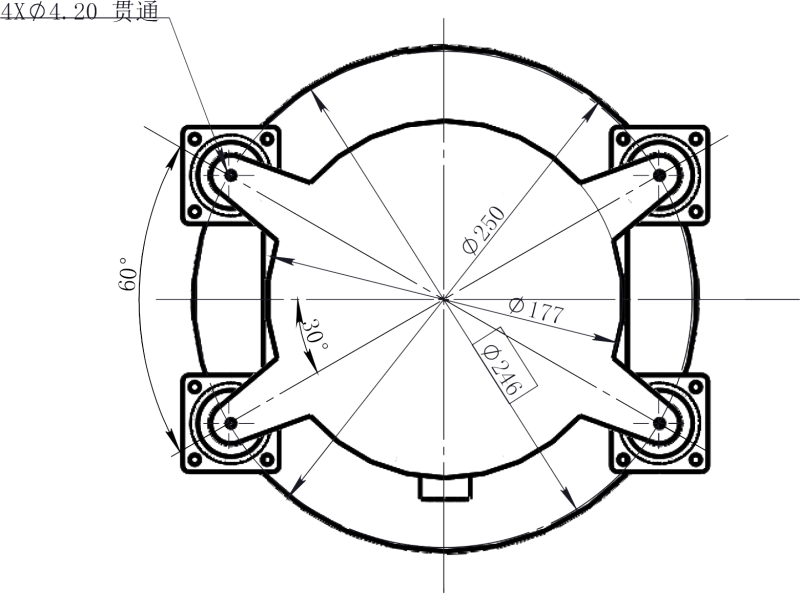

尺寸 | Φ250mm×390mm |
应用领域
主要用于用于民用和准军事领域的高压输电线路维护、管道巡视;也可用于森林防火、海关缉私、海事救援、渔政取证、国境巡逻等。该产品结构紧凑、性价比高,既可装备于各型直升机、无人机、无人飞艇,也可装备于舰船、车辆载体满足对空、对海使用。
