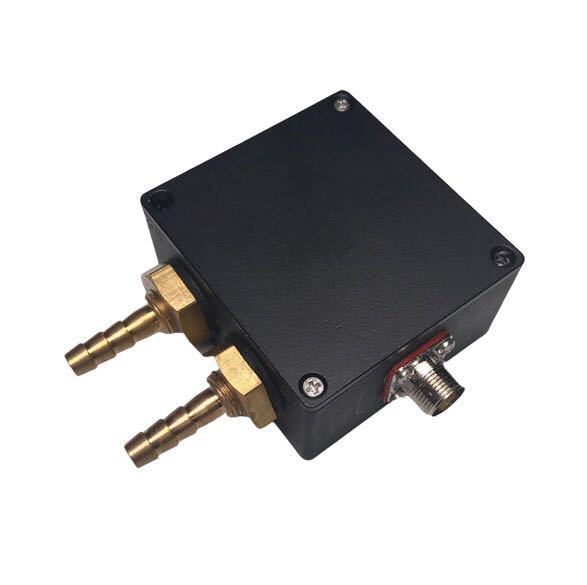

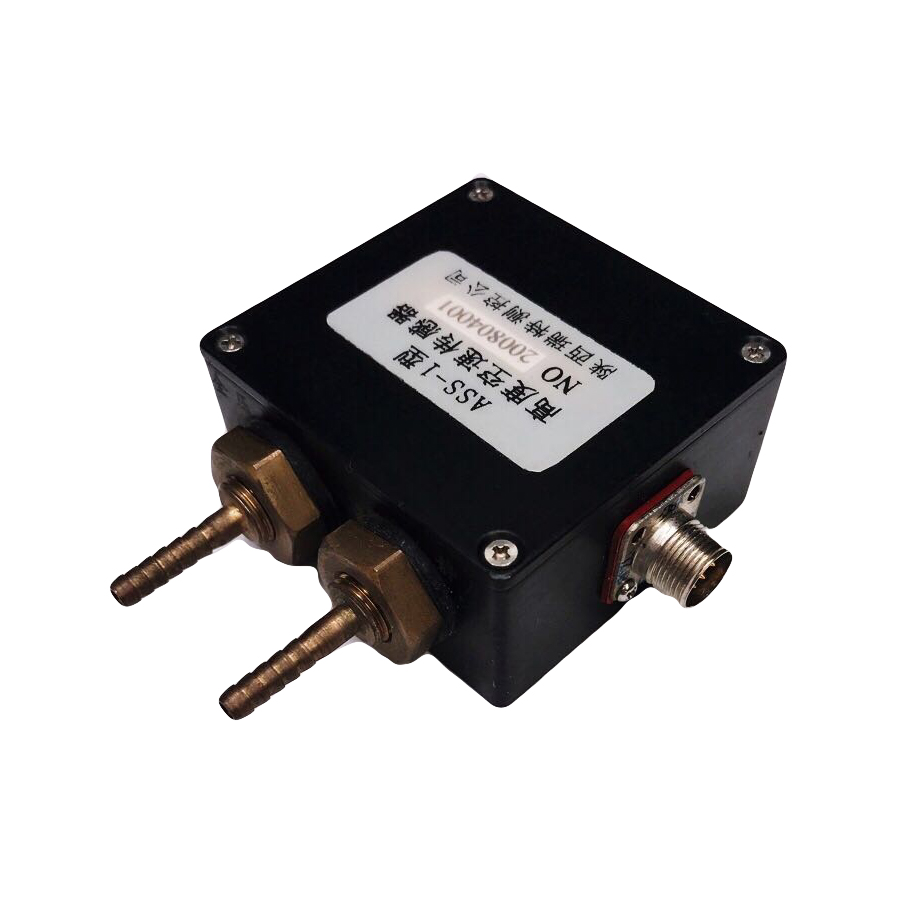

ASS-1型高度空速传感器
1. 概述
ASS-1型高度空速传感器是陕西瑞特测控技术有限公司自行研制，用于测量飞行器的气压高度和指示空速。该产品采用两个独立的高精度压力传感器分别测量静压和全压，选用高性能微处理器对检测信号进行分析、计算，并在全工作温度范围（-55℃～+70℃）内，对检测信号进行软件补偿。通过对大气压力和温度的测量，实时解算出飞行器的气压高度和指示空速，最终结果经过RS422接口输出。
2. 特点
数字式输出、精度高
适应温度范围宽、互换性强、年稳定性好
体积小、功耗低
抗潮湿、抗冲击、抗振动性能好
3. 产品应用
各种飞行器的气压高度和指示空速的测量
海拔高度测量仪器
捷联惯导系统
4. 技术指标
4.1 压力量程:静压:0hpa～1140hpa 全压:0hpa～2800hpa
4.2高度、速度测量范围：高度:-1000m～22000m 速度:0km/h～1600km/h
4.3输出信号及精度（见下表）
项目 | 单位 | 参数 | |
供电 要求 | 输入电压 | V | 9～36 |
输入电流 | mA | <40（27Vdc） | |
测量 范围 | 高度 | m | -1000～22000 |
速度 | km/h | 0～1600 | |
气压 高度 标准 值及 误差 | 高度（m） | 静压值（hpa） | 高度误差（m） |
-1000 | 1139.29 | ±18 | |
0 | 1013.25 | ±18 | |
1000 | 898.76 | ±18 | |
2000 | 795.01 | ±18 | |
5000 | 540.48 | ±33 | |
10000 | 265 | ±45 | |
15000 | 121.12 | ±63 | |
18000 | 75 | ±100 | |
20000 | 54.7 | ±110 | |
22000 | 40 | ±150 | |
空速 标准 值及 误差 | 速度（km/h） | 差压值(hpa) | 速度误差（km/h） |
120 | 6.82 | ±8 | |
200 | 19.03 | ±4 | |
400 | 77.65 | ±3 | |
600 | 180.59 | ±2 | |
1000 | 556.67 | ±2 | |
1400 | 1262.91 | ±2 | |
1600 | 1756.07 | ±2 | |
输出 特性 | 输出接口 | 串口 | RS232/RS422/AN429 |
数据更新率 | Hz | 20 | |
物理 特性 | 重量 | g | <200 |
体积 | mm² | 57x53x28 | |
温度 | º/C | -55～+85 | |
工作 环境 | 振动 | g | 4(20～2kHz random) |
冲击 | g | 10（半正弦 | |
