北斗三号卫星短报文通信模块

北斗三号卫星短报文通信模块

普通商家

热门推荐

产品详情

产品参数

产品图片

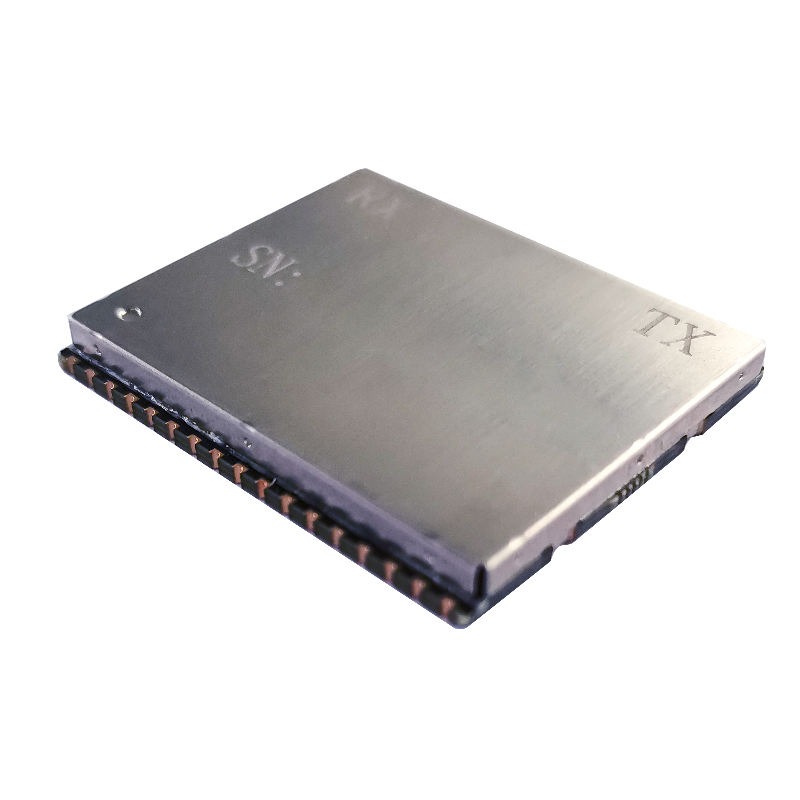

XM1301是一款集成度高的北斗短报文收发模块,其内部集成了北斗RDSS射频收发芯片CARF1625X、RDSS基带芯片N3、5W功放芯片及其他LNA 电路,用户通过外接北斗卫星专用SIM卡和无源天线即可实现北斗RDSS的短报文通信功能和定位功能,简单便捷即可完成终端集成北斗三号短报文功能。

本产品采用邮票孔的表贴封装,集成度高,功耗低,极大的降低了系统集成时对布局面积的要求。本产品提供1个串口(LVTTL电平)与上位机进行连接,RDSS串口支持北三北斗协议。同时pin 2 pin的设计也让用户进行北斗二代终端升级北斗三代短报文功能时的工作量大大减少。

本产品具有集成度高、功耗低、开发便捷的特点,所以非常适用于无人飞行器进行北斗三号短报文功能集成升级的应用需求。

模块内置 LNA,实现对 RDSS 卫星信号进行滤波,低噪声放大,用户无需外置 LNA,直接连接无源天线即可;

上位机可通过串口对 RDSS 功能进行软件版本升级;

内置 5W 功放模块,无需外加 PA 即可满足用户的需求;

模块尺寸为 30×35×3.5mm;

SMD 的邮票封装形式;

电源电压:

VCC_RX_BAT: 4.5V-5.5V

VCC_PA_IN:4.9V-5.2V。
