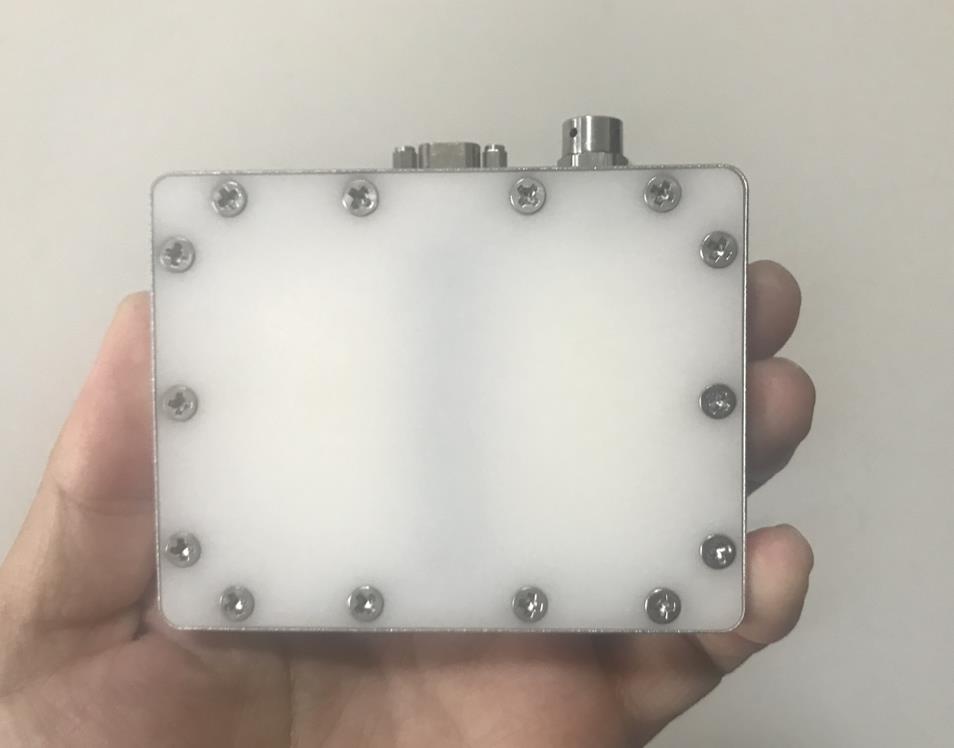

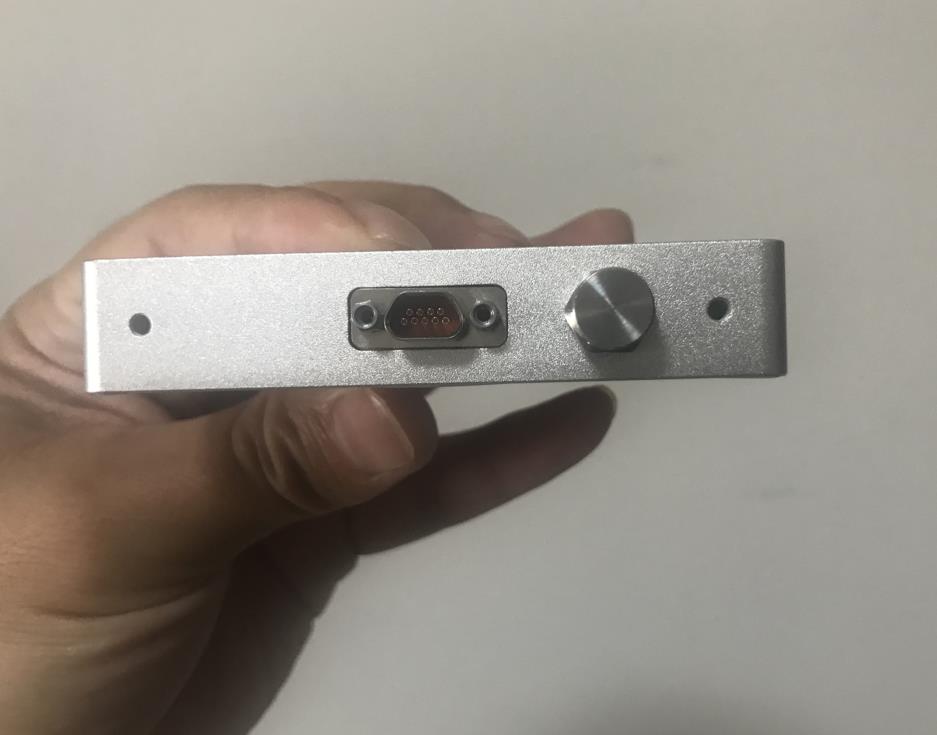

微型无线电高度表/雷达高度计

微型无线电高度表/雷达高度计
微型无线电高度表/雷达高度计
微型无线电高度表/雷达高度计

  • 品牌:西安方恒
  • 最小起订:1 件
  • 供货总量:100 件
  • 发货期限:10 天内发货
  • 有效期至:长期有效
  • 更新时间:2024-03-25 08:22
  • 立即询价

    加入收藏

普通商家

热门推荐

产品详情

产品参数

产品图片

无线电高度表FH-RA100 雷达高度计FH-RA100 雷达高度表FH-RA100 无人机雷达高度计FH-RA100 100米无人机雷达高度计FH-RA100 100米无人机无线电高度表FH-RA100

1概述

无线电高度表/雷达高度表/雷达高度计可以连续精确测量载体对地面或海面的相对高度,可以广泛应用于飞机着陆系统、直升机高度指示仪表、超低空飞行的地面genzong系统等方面。本无线电高度表中采用微波集成电路,使整个设备体积和重量很小,产品故障率低,MTBF大幅提高。同时表内增强对系统的自检、设置、温度补偿等功能,大大增强了设备的实用性以及设备的可靠性和可维修性。

2主要技术指标

2.1主要机械指标

收发机尺寸:90mm×70mm×17mm

收发机质量:≤150g

天线形式:内置

2.2高度表主要电性能技术指标

工作体制:调频连续波(FMCW)

工作频率范围:24000~24300 MHz

频偏:300MHz

测高范围:0.5~100m

测高精度(数字输出): 1-30m,   ±0.3m

                                      30-100m, ±0.5m

灵敏度:优于-117dB dBm

发射功率:≥ 60 mW

电源:直流 8-30V

功耗:≤2.5W

输出特性:数字输出RS422,RS422,RS485;或按用户要求

数据刷新频率:20Hz。

2.3天线主要技术指标

增益:≥5dBi

线性工作频率范围:24000~24300 MHz

波瓣宽度:E面和H面均≥30°;

驻波系数:24000 ~ 24300 VSWR≤1.8

天线隔离度:隔离度≥50dB

2.4环境条件

存储温度:-40℃~+70℃

工作温度:-20℃~+60℃

振动条件:满足技术协议要求

湿热条件:满足技术协议要求

2.5可靠性指标

产品寿命:储存期10年

MTBF:大于4000小时

MTTR:小于30分钟
