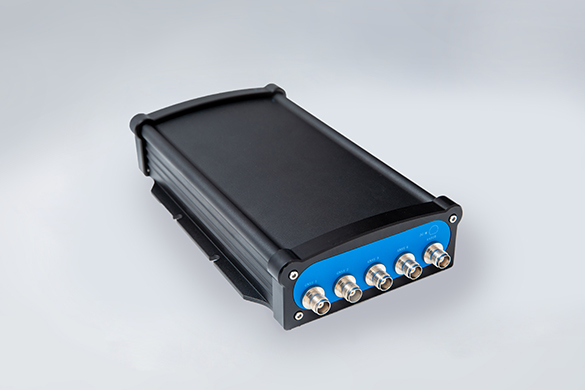

R80一机四天线GNSS接收机为联适导航自主研发的多功能高精度GNSS接收机,内置北斗/GNSS高精度板卡,收发一体无线电通讯模块,4G模块,以太网通讯接口,高速数据存储模块,各功能模块可根据客户需求进行选配定制。
R80一机四天线接收机可以应用于各种定位定向以及姿态的测量,精度高、抗干扰性好,初始化速度快,性能稳定、功能全面、易于操作,能提供各种静态或动态平台精确的实时位置、航向、俯仰、横滚姿态角,可运用在多种运动载体上,如特种车辆(装卸车辆)、房屋桥梁山体滑坡等等各种监测、精准农业、船舶、港口机械、大型平台、漂浮物、雷达、飞机以及其他飞行器、驾考驾培等,是地面、海上和空中等载体的定位定向应用最理想的选择。
产品特点
四天线设计,可以用于各种定位定向、三维姿态测量等等
可直接输出四个天线原始数据,用于各种安全监测系统
内置北斗/GNSS高精度定位定向板卡,可实现单北斗解算
标准的以太网通讯接口,方便数据的高速网络传输
高速数据存储,TF卡可以无限扩展,可实现波特率为921600高速数据存储
具有正负极性反接保护,宽电压供电,电压范围DC7-28V之间
内置无线收发一体通讯模块,多种通讯协议,如透明传输、TRIMTALK、South协议等等,与各厂家GNSS电台无缝兼容,最大发射功率1W,可以实现1-4公里的数据通信
内置4G模块可以无缝连接各地地基增强网及CORS系统,同时可以将定位结果实时按照交通部部标格式要求将数据上传到监控平台,实现高精度监控调度
产品参数
信号跟踪 | GPS | L1C/A、L2C | |
BDS | B1、B2 | ||
精度指标 | 静态精度 | 平面精度 | ±2.5mm+1ppm |
高程精度 | ±5mm+1ppm | ||
RTK定位精度 | 平面精度 | ±10mm+1ppm | |
高程精度 | ±20mm+1ppm | ||
码差分定位精度 | 0.25~0.45m(CEP) | ||
单机定位精度 | 1.5m(CEP) | ||
测速精度 | 0.01m/s | ||
方位角精度 | (0.2/R)° 注1 | ||
横滚、俯仰角 | (0.4/R)° | ||
信号跟踪 | 冷启动时间 | <50s | |
温启动时间 | <30s | ||
热启动时间 | <15s | ||
信号重捕获 | <1s | ||
RTK初始化时间 | <10s | ||
初始化可靠性 | 典型>99.9% | ||
电气参数 | 功耗 | ≤8W(无内置电台发射时) | |
供电电压 | DC 7~28V,带正负极性反接保护 | ||
物理性能 | 工作温度 | -40℃~+70℃ | |
存储温度 | -45℃~+80℃ | ||
物理尺寸 | 237mm×53mm×134mm | ||
重量 | <1.3Kg | ||
防护等级 | IP65 | ||
撞击和振动 | 抗2m跌落 | ||
存储 | TF卡,无限扩展 | ||
指示 | 5个LED指示灯 | ||
数据接口 | 数据输出 | NMEA-0183、原始数据 | |
数据刷新率 | 1- 20Hz可选 | ||
差分格式 | RTCM2.3/3.0/3.1/3.2、CMR、RTCA | ||
通讯 | 4G模块(CORS)、无线电通讯模块 | ||
接口方式 | RS232和RJ45 | ||
电源 | 1个 | ||
波特率 | 9600-460800 | ||
串口 | 2个 | ||
数据链天线 | 1个 | ||
GNSS天线接口 | 4个 | ||
注1:R为基线距离,单位为m |
