HDZero系统实现了高清数字视频的“零延迟”无线传输,该系统包括发射端和接收端两部分。发射端通过 AHD 接口输入数字视频信号,经自主设计研发的基带传输芯片 DM5680 处理,再经 DAC转换成模拟信号给 RF Transmitter 后通过 PA(功率放大器) 放大信号至天线发射出去。FPV 无线图传系统方案发射端包括发射机(HDZero-VTX)以及摄像头(HDZero-CAM)两部分;接收端包括 4天线接收机(HDZero-VRX4)及 5.5 寸显示屏(选装)。Demo 无线图传系统方案发射端为发射机(HDZero-MOV),可接外部 HDMI/SDI/AHD 图像源;接收端包括 4 天线接收(HDZero-VRX4)及 5.5 寸显示屏(选装),同时支持 HDMI 输出。
FPV 方案以及 Demo 方案的接收机硬件相同,仅固件不同。使用不同的接收机固件可分别实现与 FPV 发射机和 Demo 发射机配套使用。
1、FPV发射机(HDZero-VTX)
(1)技术规格参数
发射机(HDZero-VTX) | |
工作频率 | 5.8Ghz,40频点可配 |
发射功率 | 14dBm~23dBm(标配23dBm) |
信道带宽 | 18~27MHz |
显示延迟 | 25ms左右 |
链路时延 | 小于1ms |
视频编码压缩格式 | 无视频压缩编码 |
传输距离 | 29km(通视条件,520Mhz,30dBm发射功率) 2.3km(通视条件,5.8Ghz,23dBm发射功率) |
视频输入接口 | AHD(TVI) |
视频图像格式 | 数字:1080P30、1080P25、720P60、720P50、720P30 模拟:NTSC/PAL |
移动传输 | 200km/h高速移动传输 |
电源 | DC 12V(宽电压2S~6S) |
功耗 | 0.42A@12V(包含CAM) |
尺寸 | 40mm×35mm |
重量 | 15g |
温度 | -40℃~65℃ |
录像 | 支持发射端一键录制(需配DVR) |

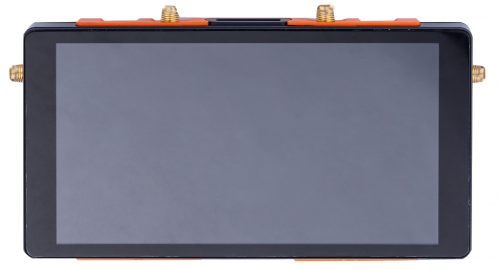

2.FPV 接收机(HDZero-VRX4)
(1)技术规格参数
接收机(HDZero-VRX4) | |
工作频率 | 5.8Ghz,可定制其它 |
接收灵敏度 | -101dBm |
接收技术 | 四天线,空间分集接收 |
视频输出接口 | 一路HDMI(Micro);一路MIPI |
视频图像格式 | 数字:1080P30、1080P25、720P60、720P50、720P30 模拟:NTSC/PAL |
电源 | DC 12V(宽电压2S~6S) |
功耗 | 0.8A@12V |
尺寸 | 139.6mm×71.6mm |
重量 | 55g |
温度 | -40℃~65℃ |
录像 | 支持最大256G TF卡 |
