PMP10650是一种高功率密度40W降压转换器设计,针对使用LM3150控制器IC(用于无人机的备用电源)和LM53603的宽Vin无人机设计进行了优化。该设计接受7Vin至36Vin的输入电压,并为无人机的备用电源提供5V @ 5A的输出,为无人机的人力提供5V @ 3A的输出。它的特点是体积小,是一种廉价且更有效的解决方案。
两路输出的宽输入电压同步降压转换器设计
高功率密度
输入12V时效率95%(LM3150)
可编程开关频率(LM3150)-1MHz,LM53603中的外部频率同步
LM3150中的COT架构可实现快速瞬态响应
请参阅相关参考设计和其他 TI 资源的重要声明和免责声明

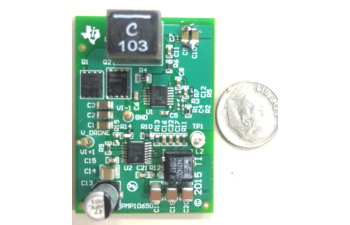

PMP10650-用于无人机的主辅助和后备辅助电源的高密度高效解决方案(顶视图)
完全组装的电路板(如上所示)的开发仅用于测试以及性能验证,不用于出售。
快速了解整体系统功能
快速获得已通过验证的测试和仿真数据
下载即用型系统文件加速你的设计过程。 获取阅读器。
PMP10650.1 (输出电压1) | PMP10650.2 (输出电压2) | |
---|---|---|
酒(Min)(V) | 7 | 7 |
Vin(最大)(V) | 36 | 36 |
Vout(名称)(V) | 5 | 5 |
出力(最大)(A) | 3 | 5 |
输出功率(W) | 15 | 25 |
隔离/非隔离 | 非隔离 | 非隔离 |
输入类型 | 直流电 | 直流电 |
拓扑 | 降压同步 | 降压同步 |
