多功能倾斜摄影测量无人机使用固定翼或多旋翼无人机,搭载正直和多个倾斜摄影相机,即能生产传统4D测绘产品又能快速创建三维数字城市模型,对传统地形图测量生产和数字城市三维建模带来革命性的变化。
五镜头倾斜摄影测量相机可以搭载在固定翼无人机或者多旋翼无人机上,获取多视角影像数据,生成真实感三维模型,广泛应用于城市规划、地形勘测、激光雷达扫描、激光建筑景观设计、城镇管理、三维导航,以及城市旅游管理系统、反恐维稳等。

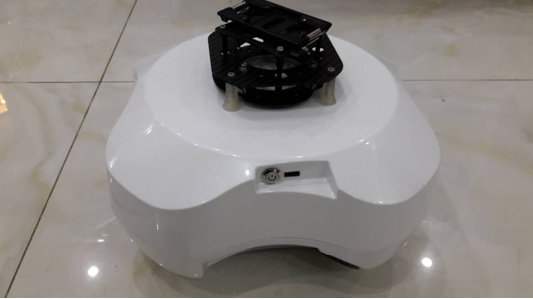

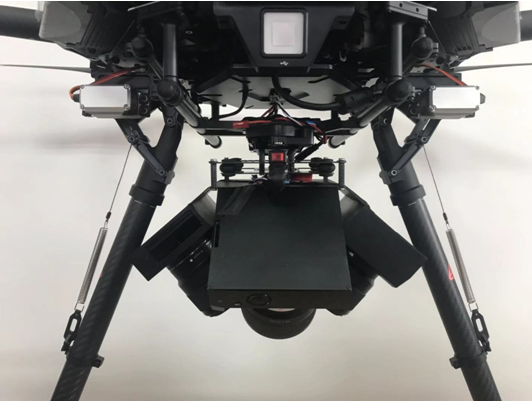

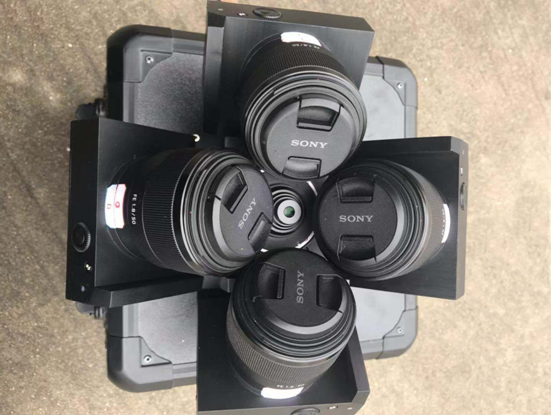

本倾斜摄影系统由五台索尼A7R相机组成,五台相机总像素达到1.8亿像素,可完成3-5CM的精细模型。镜头采用正射35CM镜头;倾斜50CM镜头。整体相机重量:1.7kg。单个架次飞行可完成2-3平方公里5CM倾斜数据采集。

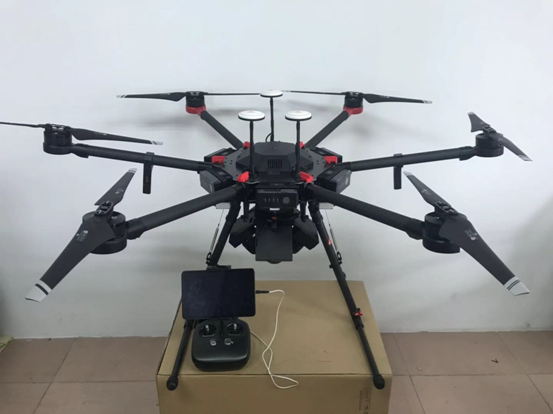

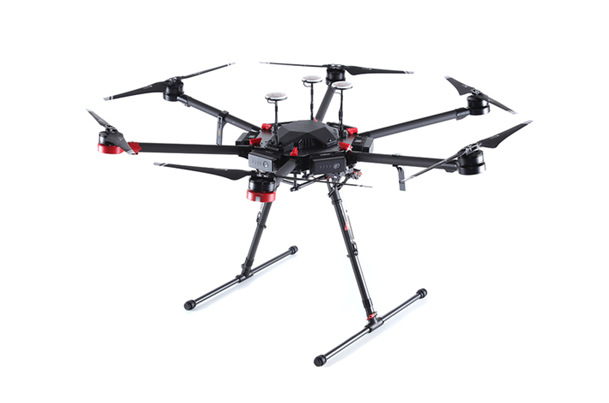

无人机技术参数:
对称电机轴距 | 1133 mm |
外形尺寸 | 1668 mm×1518 mm×727 mm(螺旋桨、机臂、GPS 支架均展开,带起落架) 437 mm×402 mm×553 mm(机臂、GPS 支架均折叠,不带起落架) |
外包装箱尺寸 | 525 mm×480 mm×640 mm |
重量(含 6 块 TB47S 电池) | 9.5 kg |
重量(含 6 块 TB48S 电池) | 10 kg |
推荐最大起飞重量 | 15.5 kg |
悬停精度(P-GPS) | 垂直:±0.5 m,水平:±1.5 m |
最大旋转角速度 | 俯仰轴:300°/s,航向轴:150°/s |
最大俯仰角度 | 25° |
最大上升速度 | 5 m/s |
最大下降速度 | 3 m/s |
最大可承受风速 | 8 m/s |
最大水平飞行速度 | 65 km/h(无风环境) |
悬停时间*(6 块 TB47S电池) | 无负载:32 min,负载 6 kg:16 min |
最大飞行海拔高度 | ·2170R 桨:2500 m ·2195 桨: 4500 m |
悬停时间*(6 块 TB48S电池) | 无负载:38 min,负载 5.5 kg:18 min |
适配 DJI 云台 | Ronin-MX,Zenmuse Z30,Zenmuse X3,Zenmuse X5/X5R,Zenmuse XT,Zenmuse Z15 系列高清云台:Z15-A7、Z15-BMPCC、Z15-5D III、Z15-GH4 |
飞控系统 | A3 Pro |
动力系统 | ·动力电机型号:DJI 6010 ·螺旋桨型号:DJI 2170R |
可收放起落架 | 标配 |
工作环境温度 | -10℃ 至 40℃ |

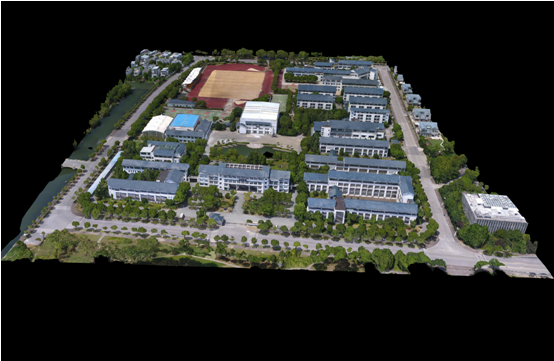

三维建模成果:
更多应用案例:
无人机系统根据项目需求可搭载:激光雷达、红紫外线、高清吊舱摄像头、地面扫描等任务设备。
可根据不同需求搭载多种五拼相机镜头
