16通道镀膜型多光谱相机

16通道镀膜型多光谱相机
16通道镀膜型多光谱相机

普通商家认证商家

热门推荐

产品详情

产品参数

产品图片

目前多光谱成像技术发展迅速,常见的包括光栅分光、声光可调谐滤波分光、棱镜分光、芯片镀膜等。

近年来,IMEC(欧洲微电子研究中心)采用高灵敏CCD芯片及SCMOS芯片研制了一种新的多光谱成像技术,在探测器的像元上分别镀不同波段的滤波膜实现多光谱成像。此技术大大降低了多光谱成像的成本。

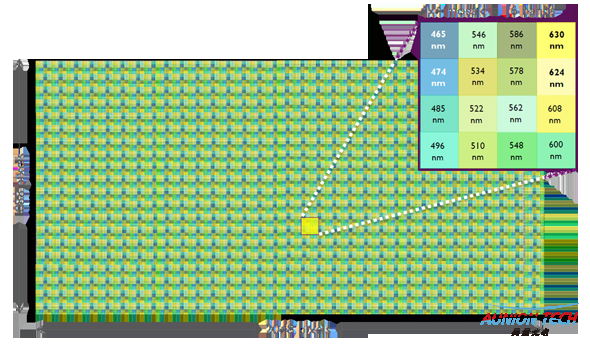

目前IMEC提供三种标准的光谱探测器:100波带的线扫描探测器,25波带以5x5为一个单元的马赛克式镀膜探测器,16波带以4x4为一个单元的马赛克式镀膜探测器,这种方式的光谱带宽一般等于或大于10nm.

这种光谱技术的优缺点是可以同时获得光谱分辨率和空间分辨率,可以进行快速、高性能的获得光谱信息和空间信息,集成度高,成本低,多用于无人机等大范围扫描的光谱应用领域。


应用半导体薄膜处理技术,在像素级应用窄带光谱滤波器,使高光谱图像传感器解决方案具有极高的紧凑性、低重量、高可靠性、高可靠性、低成本、体积小等优点。理想的嵌入式视觉系统。通过xiQ相机平台,xiQ相机平台具有独特的超光谱成像特性:xiQ相机提供26.4×26.4 x31毫米的尺寸,重量仅为32克。除了高速USB3.0接口,它还可以通过USB接口提供电源,从而消除了昂贵而笨重的帧捕捉器或单独的电源电缆的需要。


参数

Resolution

Original:2048x1088  Spatial:512x272

Sensor type

CMOS,Hyperspectral filters added at wafer-level

Sensor size

2/3"

Sensor model

Snapshot Mosaic

Sensor active area

16bands

Spectral range

470-630nm

Bits per pixel

8,10 bit RAW pixel data

Frame rates

Up to 170 cubes/sec

Image data interface

USB 3.0

Data I/O

GPIO IN, OUT

Spectral region

Hyperspectral: 470 to 630nm (16 pass bands)

Power requirements

1.6 Watt

Lens mount

C or CS Mount

Weight

32 grames

Dimensions WxHxD

26x26x31 mm

Operating environment

50℃

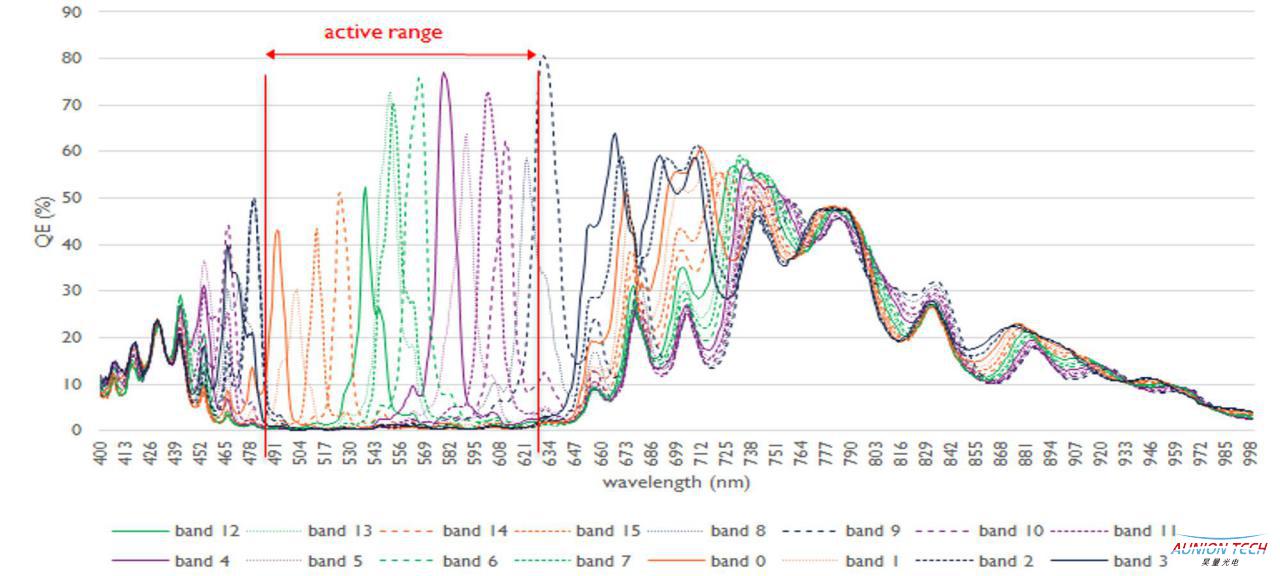

量子效率图




特点:

-IMEC/CMV2K-4x4-470-630-VIS图像传感器

-16光谱波段通带470nm-630nm

-拓展性强的特点

-2048 x 1088 像素分辨率

-良好的可见光谱响应

-灰度分辨率达到10bit

-适用于高光谱应用

-最高可达170 cubes/1秒

-USB3.0 接口

-1.6W功耗


产品应用:


环境遥感

遥感定标

地面验证

分类制图

航空遥感



农业植物

精准农业

土地分类

胁迫生理

作物健康(病/虫害检测)

果实品质检测

水色水水污染

水质光谱测量

藻类叶绿素测量

水色遥感



生物医药/食品

显微分析

生化分析



机械视察

表面检查

机械视觉
