GNAS运动传感器是高精度传感的理想选择。
它拥有业界领先的性能和尺寸。
特别是，加速度和角速度的噪声很小，并且俯仰角和侧倾角在典型值上实现了±0.2°的高性能。
输出周期高达500Hz，因此适用于测量物体的运动性能。

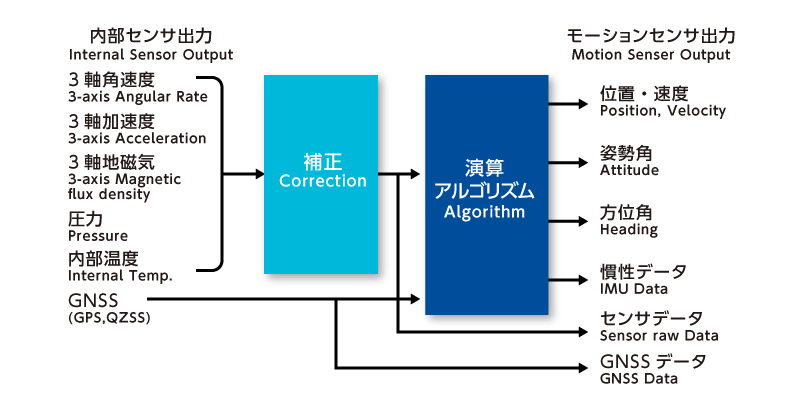

此外，GNSS混合导航允许您
输出位置信息和速度信息，即使在GNSS暂时中断的立交桥或隧道下，也可以在任何测量位置使用。
|
性能表现 |
检测范围检测范围 |
精度典型精度 |
|
|---|---|---|---|
|
3轴加速 |
低范围传感器 |
±29.42 m / s 2（±3 G） |
±0.01 m / s 2（±9.8 m / s 2以内） |
|
高范围传感器 |
±58.840 m / s 2（±6 G） |
±0.5m / s 2，供参考 |
|
|
3轴角速度 |
低范围传感器 |
±5.23598 rad / s（300°/ s） |
±0.00175 rad / s（±0.1°/ s） |
|
高范围传感器 |
±15.70796 rad / s（900°/ s） |
±0.01745 rad / s（±1.0°/ s），仅供参考 |
|
|
姿态角 |
卷 |
-180.00至179.99° |
±0.2°（选择低范围传感器） |
|
音高 |
±90° |
||
|
标题角度标题 |
0.00至359.99° |
- |
|
|
位置 |
纬度 |
±90.0000° |
3.0m RMS或更低 |
|
经度 |
-180.0000至179.9999° |
||
|
高度 |
-600至9000米 |
|
|
|
3轴速度轴3 速度 |
每轴±250 m / s |
0.3m / s RMS或更低 |
|
|
规格参数 |
备注注意 |
||
|---|---|---|---|
|
型号 型号 |
CSM-MG100 |
|
|
|
大小 尺寸 |
W40 x D 76 x H26 mm |
|
|
|
重量 重量 |
80克或更少 |
|
|
|
电源 电压 |
DC 4.75V至5.25V |
最大1.5 W |
|
|
通信 通讯接口 |
TIA-422（921.6 kbps） |
|
|
|
输出频率 输出频率 |
100Hz或500Hz可选 |
|
|
|
连接器 连接器 |
通讯I / F. |
HR10G-10R-10S（71） |
|
|
GNSS ANT。 |
SMA |
|
|
|
操作环境 操作环境 |
温辐射 |
-40至71°C |
|
|
振动 |
250 Hz @ 29.4 m / s 2 RMS |
|
|
|
标准配件 配件 |
主机连接电缆（CSM-MG100CS-CB） |
||
