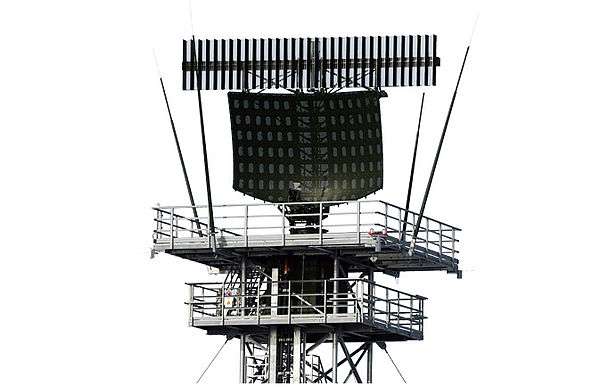

下一代机场监视雷达

用于区域和主要国际机场的模块化和可扩展的机场监视雷达和进近控制系统

ASR-NG是一种多波束3D S波段固态进近控制初级和次级监视雷达和航路控制传感器,符合ICAO附件10第III / IV卷和EUROCONTROL监视标准要求。该系统实现了完全数字多普勒检测和跟踪解决方案,具有最灵活和自学习的杂波和站点优化功能。

产品规格

工作频率范围

2.7 - 2.9 GHz(PSR); 1030 MHz和1090 MHz(SSR)

发射机

固态GaN

仪表范围

120 NM / 80 NM

检测范围

120海里,RCS = 2平方米,Pd = 80%,Sw1,

FA = 10 -6,线性pol

最小检测范围

0.2 NM

目标横截面

0.5 ... 10,000 m 2

扫描速率

12 rpm / 15 rpm

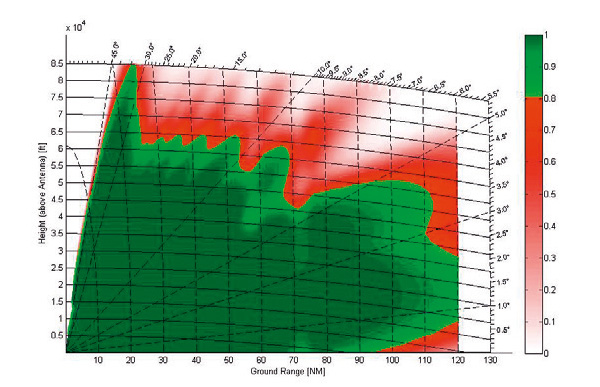

高程覆盖范围

- 1°... + 35°,机械倾斜范围:±5°

绘图准确度
  • 范围
  • 方位


<30 m偏差<60mσ
<0.1度偏差<0.1degσ

分辨率(相同目标尺寸)

分辨率概率= 0.8,信噪比<30 dB,目标在长脉冲范围内,相同RCS
范围(相同方位角)<150 m
方位角(相同范围)<2.9°

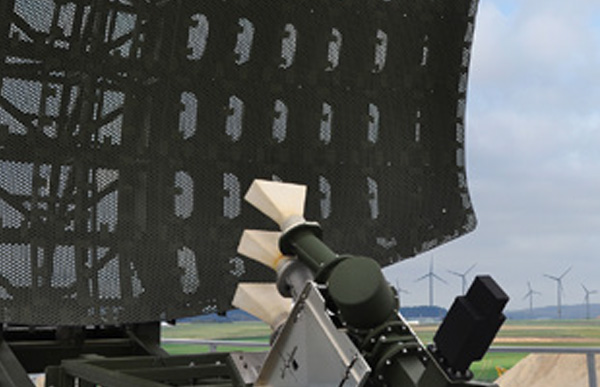

天线梁

三个天线光束:两个Cosec 2高光束和一个铅笔低光束

工作频率数

2 - 4

SUBCLUTTER可见性

≥60分贝(长脉冲范围,PD = 80%,P FA ≤10 -6,SW1目标,径向速度分布20至700节,杂波和目标在仰角分开)

偏振

线性和圆形

处理渠道

三通道架构,三个完全独立的通道,具有通道内数据融合

天气检测

根据美国国家气象局的六级强度分类。格式ASTERIX Cat。008

轨道数量(传感器跟踪器)

高达900

二级雷达MSSR 2000 I

模式1,2,3 A / C,4,5,S

应用层协议

ASTERIX(Cat.007,008,017,021,034,048,253),NTP
