前言

近几年来我国大气污染状况越来越严重,特别雾霾(颗粒物PM2.5PM10等)在污染物中所占的比例越来越重,因此我国的大气污染检测与治理的任务也越来越重。国家对此也在大多数城市布设或者完善了颗粒物、气体检测设备,形成了国控点结合省控点分布密集的地面污染源检测网。

不过,大气环境治理首先要知道污染源现状,这是重要的前期监测工作。传统的监测方式以地面监测站为主,现在发展成在线监测,通过网络建立传感系统监测。但从传统监测到网络监测,依然无法满足新时期环境监测的要求

无人机遥感技术作为继航空、航天遥感后的第3代遥感技术:具有立体监测、响应速度快、监测范围广、地形干扰小等优点, 是今后进行大气突发事件污染源识别和浓度监测的重要发展方向之一。

产品概述

无人机空气质量检测仪(SKA/WRJ-8)是圣凯安科技专为无人机大气环境监测而专门设计的一款产品产品包含三部分:前端检测探头、数据传输及地面软件平台。前端检测通过配置圣凯安科技高精度、体积小、重量轻的智能型7NE系列气体传感器,可完美搭载在无人机上进行检测并对无人机飞行不会造成影响;同时依托圣凯安完整的产品链可实现同时监测大气PM10PM2.5SO₂NO₂CO和O₃六个参考数据;同时可针对不用检测环境更换不同的7NE传感器种类检测 VOCsHCN、CL2H2SNH及HCL等不同参数,并实时传输回地面显示出无人机飞行所在环境的检测数据及生成对应的趋势曲线。


产品特点

●软件兼容多种无人机制造商包括大疆所有系列(欢迎订制)

●上千种气体传感器可以随时更换,系统带有自动识别功能。

●外壳防水、防风、防尘、防撞击设计

●实时显示监测数据,并生成对应的趋势曲线。

●可查看历史实时数据,并同时生成曲线分析图,列表和图表样式显示历史数据,方便对比查看。

●同时显示经纬度、高度、温度、湿度、PM1PM2.5PM10、上千种气体实时浓度值。

●检测精度可达到ppb级。

●实时无线传输数据到地面端,也可以通过GPRS实时传输到服务器。

详细参数

●适用:多旋翼无人机、固定翼无人机;

●检测气体:PM2.5PM10NO2SO2COO3VOC等可灵活替换(具体请联系圣凯安售前);

●检测原理:电化学、激光以及红外原理;

●重量:950克(标准7参数) ;

●尺寸:220×145×60mm

●供电:12-24V

●数据传输方式:GPRS /数传;

●工作环境温度:(-30~+60)℃;

●工作环境湿度:(15 ~ 95)% RH 无凝露 ;

●设备寿命:气体器件寿命2


无人机气体检测荷载尺寸图

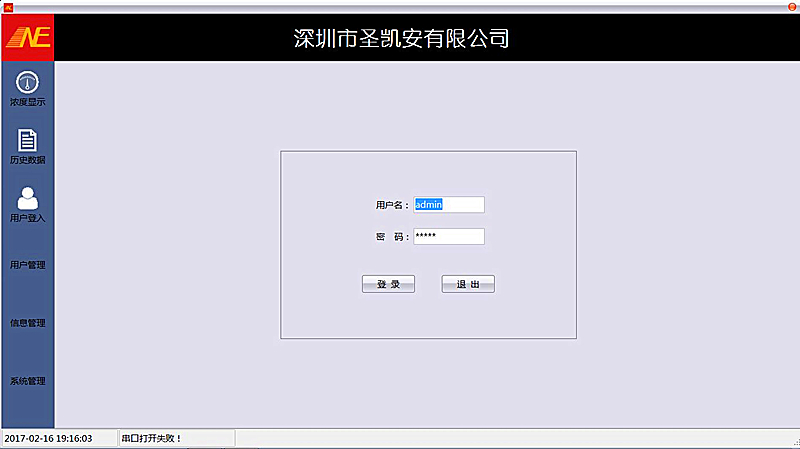

无人机气体软件界面及数据分析

      地面接收系统的软件Green Ear是专门设计的可用于上述监测检测数据接收、解码、显示、处理、报告并向云端上传的专用软件,它与通用飞控软件Mission Planner相结合,在获取飞行路径规划及飞行器飞行姿态数据的基础上加我司的气体检测设备的实时浓度值进行数据分析融合,并支持多探测器同步数据回传和处理功能。

    数据分析平台,主要功能应包括实时数据展示、历史数据查询、区域的GPS经纬度、时间等信息同步传回地面接收系统。

实时数据展示

平台可对各类监测数据进行实时展示。将空气质量气体传感器数据、有毒气体应急监测数据汇入到统一平台,统一管理,综合展示。气体传感器数据以不同颜色代表不同污染级别。

历史数据查询

将各点位的历史监测数据进行简单的统计分析,例如日变化分析、时间序列分析等,帮助采购方节约手动分析时间成本,同时还能够帮助采购方了解基本污染状况

其他展示界面:

无人机气体检测系统

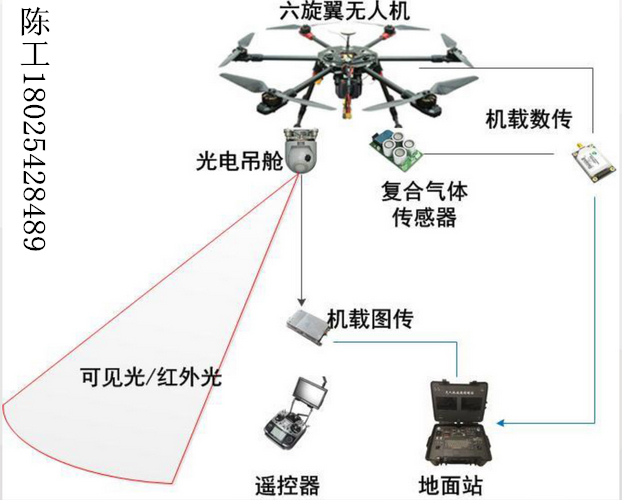

1 系统结构及工作原理

这套系统主要包括无人飞行器、NE sensor气体检测、数传/GPRS、地面站/服务器、数据处理软件等构成。主要的作用于检测大气空气质量AQI与应急检测有毒有害气体,其精度可以达到1PPB。改变了传统固定点的检测使得气体检测变得灵活、快速、准确、方便。

2 气体浓度数据采集的软件实现

  气体检测这块有着成千上万种气体种类、量程、精度等。我司为了简化用户的操作与成本。我司特设计一套7NE系列的传感器。有着一整套完整的软件信息系统,把所有可以检测到的气体种类我们有效的划分开实现全部智能化的识别系统。客户可以根据不同的检测场景搭配不同的传感器;使得无人机气体检测非常灵活不受荷载的影响。数据采集主要如下图所示。

3传输协议

根据7NE系列气体传感器的通讯方式可以采用模拟电压、模拟电流、TTL、RS485,我司的采用的是RS485、TTL两组通讯方式。

串口波特率9600,校验位无,8个数据位,1个停止位;数值为Hex

寄存器地址

寄存器内容

40001

PM2.5

40002

电路板1号插孔气体实时数值

40003

电路板2号插孔气体实时数值

40004

电路板3号插孔气体实时数值

40005

电路板4号插孔气体实时数值

40006

电路板5号插孔气体实时数值

40007

电路板6号插孔气体实时数值

40008

PM10

40009~40010

预留

40001

主板地址寄存器

40002~40030

预留

40031~40036

#1~#6号气体模块满量程(40002~40007)

数据对比

国控点数据对比100小时同期对比
