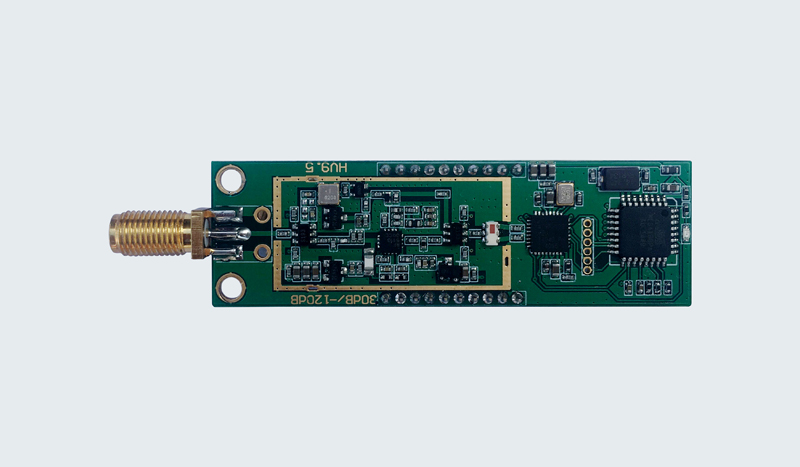

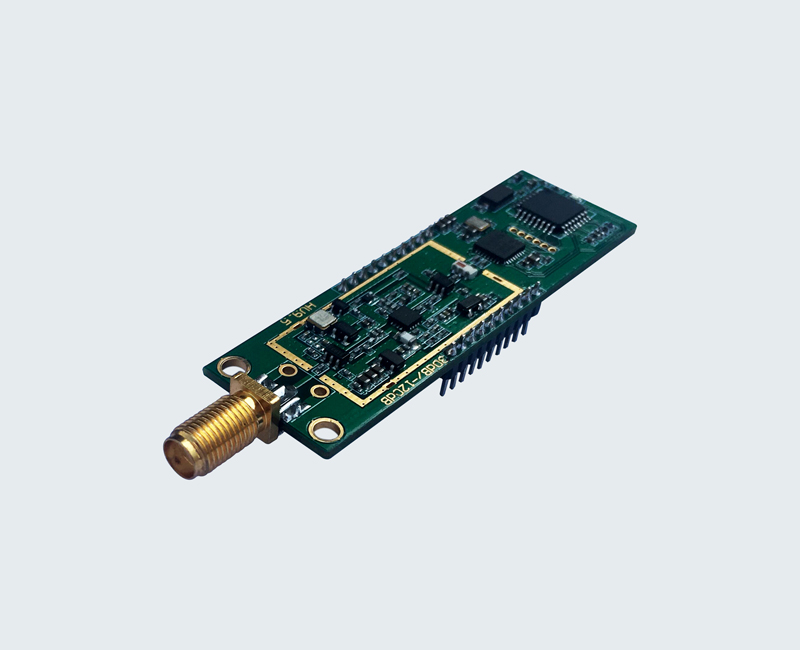

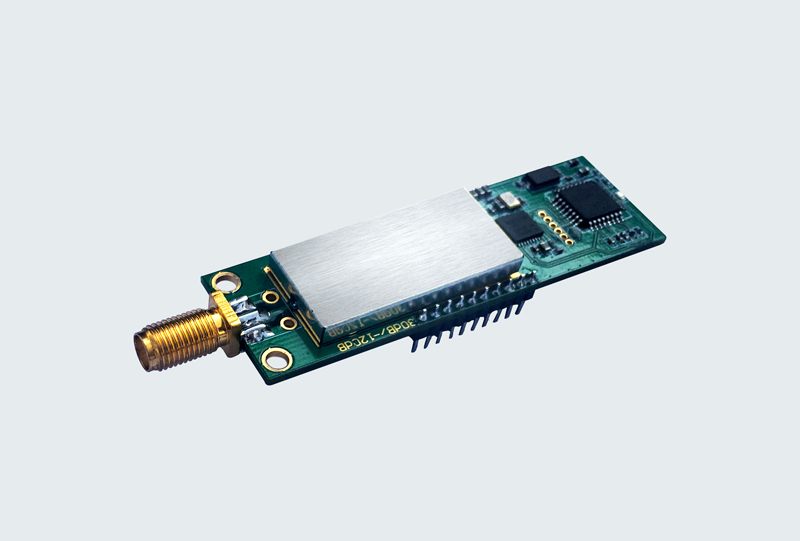

此款数传为我公司六年磨一剑的高端旗舰型产品，传输速度快，空速利用率极高，具备专门针对无人机行业改良的全双工通信，通信距离远超美国DIGI公司的XTEND、澳大利亚产RFD900+，加拿大Microhard公司的P900等众多进口电台，填补了国内无人机行业大量使用国外进口电台高成本的缺陷；本公司数传参数绝不虚标，请广大客户实际测试检验！
一、主要特点：
1、进口无线收发器芯片，美国RFMD顶级功放、低噪放、声表滤波器、接受保护一应俱全，性能级设计方案，远超国内99%电台设计方案；
2、串口具有 TTL全双工电平接口；
3、采用 CRC检验，可验出传输中99.999%错误；
4、工业级产品设计，工作温度范围宽 ；
5、8个通讯信道，也可根据客户要求扩展；
6、采用温补频率基准，频率的瞬时及长期稳定度高；
7、完全独立开发，在使用或客户二次开发的过程中能提供良好的技术支持；
8、四层板阻抗控制，镀金工艺，抗干扰能力强；
9、全 SMT组装，工艺先进、可靠性高；
10、数据格式：8N1/8E1/8O1(也可提供其它格式，如 9 位数据位)；
11、载波频率： 中国ISM频段820MHz频点，频带内干扰极少；
二、技术指标：
1、综合参数
☆ 工作频段：820MHz-834MHz
☆ 信道间隔：2MHz
☆ 无线码速率： 20Kbps – 1Mbps
☆ 接口速率：1200bps – 115200bps（特殊要求可定制）
☆ 频率容差：±5ppm
☆ 接口标准：RS232、RS485、TTL电平可选
☆ 尺寸：20mm×66mm
☆ 重量：20g
☆ 工作温度：－40～＋85℃
☆ 天线阻抗：50Ω
☆ 工作电源：DC 3.3V – 3.6V
2、接收指标
☆ 灵敏度：-123dBm(20kbps)
☆ 邻道选择性：≥65dB
☆ 杂散响应抗扰性：≥65dB
☆ 互调抗扰性：≥60dB
☆ 静候电流：≤65mA
☆ 阻塞：≥90dB
☆ 失真度：≤5％
☆ 误码率：≤0.001%
☆ 共信道抑制：≥-8dB
3、发射指标
☆ 调制方式： QPSK／BPSK
☆ 发射功率：>1000mW
☆ 调制失真：≤3％
☆ 最大频偏：≤5KHz
☆ 发射电流：≤1000mA/DC3.3V
☆ 载波频率容差：≤5*10-6
☆ 杂散射频分量：≤-65dB
☆ 临道功率比值：≥ 65 dB
☆休眠电流： <5uA；
☆传输距离: 地对地：4Km 以上(@40Kbps棒状天线，地对地，天线高度>1.5m)；
地对空：30Km以上(18cm胶棒天线，空对地，天线高度>2米，视飞行高度而定)
地对空：40Km以上(七单元八木天线，空对地，天线高度>2米，高度1000米)
四、信号流程

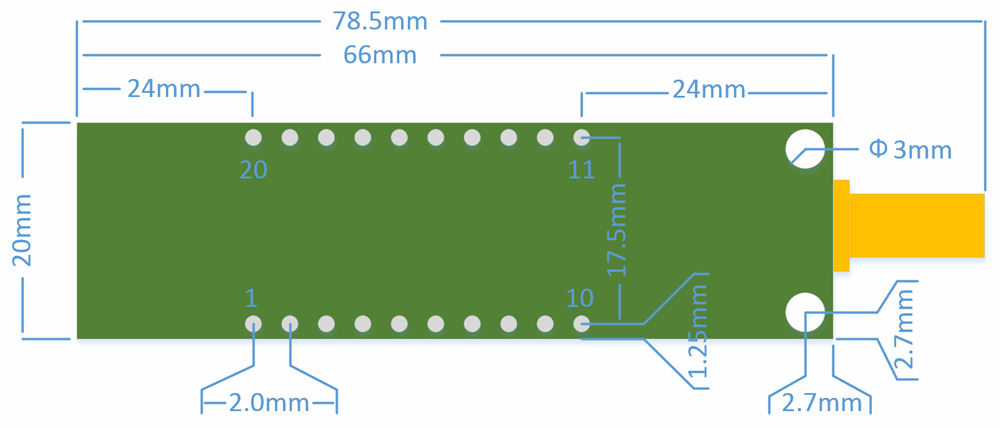

五、安装尺寸：
模块尺寸
六、接口定义：

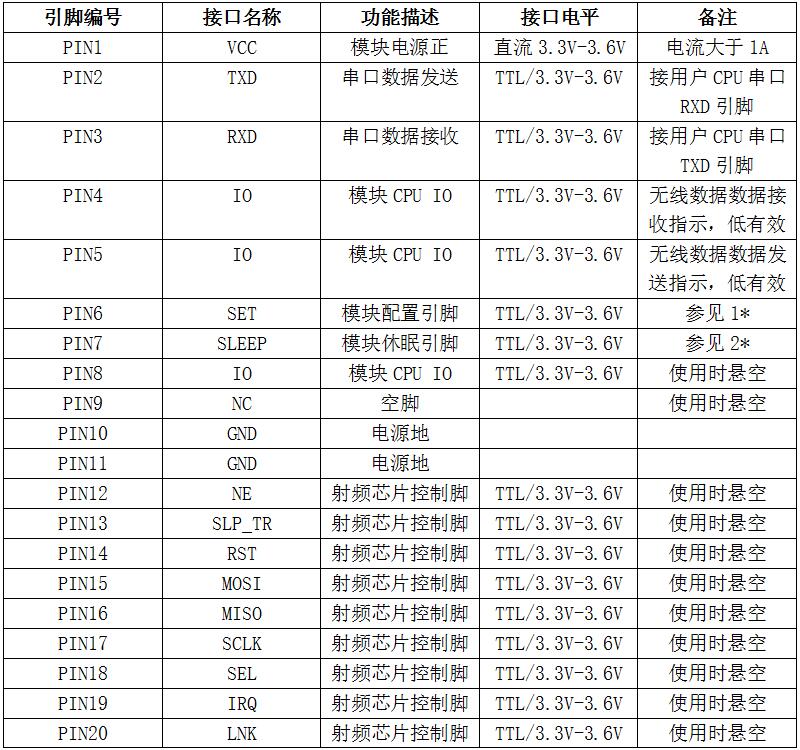

1、模块引脚定义
1*：模块配置引脚：正常使用此引脚悬空或拉高到TTL/3.3V-3.6V，当需要配置模块相应参数时，将此引脚拉低，(在空闲状态下)等待5mS，模块即进入配置模式，可通过TXD引脚与RXD引脚发送相应命令对模块进行设置;
2*：模块休眠引脚(默认不带休眠功能)：正常收发数据时，此引脚悬空或拉高到TTL/3.3V-3.6V，当需要让模块进入低功耗休眠模式时，将此引脚拉低，(在空闲状态下)等待5mS，模块即进入休眠模式，在此模式下，将不能进行数据的收发;
七、配置软件的使用

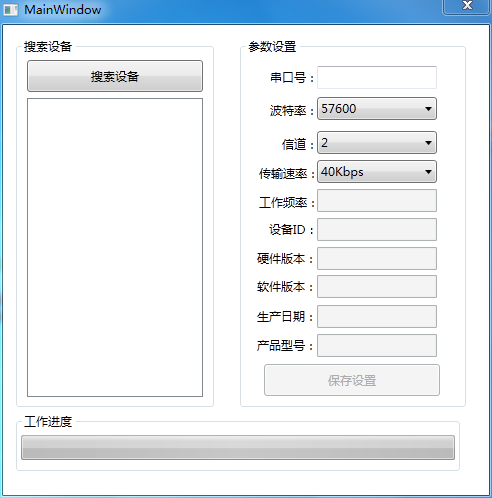

配置软件采用自动扫面计算机串口方式工作，具体操作步如下：
1、将模块通过TTL电平转换到RS232电平连接到计算机串口上；
2、给模块供电，供电电压为3.3V到3.6V
3、点击软件界面当中“扫描设备”按钮，耐心等待软件下方进度条扫描完成
4、当扫描到模块之后，界面当中会自动显示当前扫描到模块的串口号，模块当前的串口波特率，通信信道，传输速率等信息
5、在软件界面中波特率、通信信道、当前传输速率这三个参数提供了下拉菜单，可供用户自行配置，当选择好需要的参数后，点击“保存至当前设备”，完成配置。
八、关于天线的说明
a) 很多用户对于天线的选择有疑问。我们出厂配套的18cm天线是经过充分设计与测试的，可以满足绝大部分用户需要，不需要寻找替代天线！
b) 我们也有配套的八木定向天线，增益9.5dbi，实测与18cm小天线的距离差异大概在30%~40%。天线只能帮助提升最多40%的距离，更多的还是要看电台本身的性能和电磁环境的优劣。
c) 很多客户问吸盘天线行不行？？
吸盘天线的价格几倍于18cm天线，但没有提高多少距离，我们的18cm天线性能足够大家使用，所以大家不需要使用吸盘天线。如果十分需要更远距离的用户，请选择八木天线。
d) 当用户不接天线时，设备会自动降低功率，不会导致模组烧毁。我们测试短时间不接天线是可以的，但不建议用户长时间不接天线使用。请养成接天线的习惯！
九、关于使用温度较高的说明
理论上，产品工作在炎热环境是没有问题的，不会烧毁，也不会影响距离。
实际测试，在烤箱中，烘烤温度设定在65度，模组正常工作，未出现死机与老化现象，此时模组核心温度高达90度。
十、与其他品牌电台性能对比
a) 很多进口电台（RFD900、XTEND、P900）宣称具有很高的空速，从几十到上百kbps，但某些实际使用时空速只有标称的50%甚至不到，因为其空速利用率非常低，所以大家不要被指标所迷惑。而我们的电台标多少空速，实际就是多少空速，也就是说空速利用率可以达到100%！最关键的是我们的电台在弱信号时，通过调整天线角度，可达到100%的通信质量。进口电台近距离时空速虽然很高，但远距离的实际空速就非常低，远低于指标空速，即使调整天线角度也无济于事。
b) 我们的电台在不超过空速通信时，丢包率小于万分之一，甚至十万分之一，许多进口电台丢包率并不是很稳定。附上我们产品的测试图，希望大家可以和其他产品比对。
十一、关于通信速率和丢包率的说明
a) 很多用户对空速没有明确的概念，在此说明下。比如空速20kbps换算成字节单位就是每秒2K字节每秒（2KB/s）。空速40kbps换算成字节单位就是4K字节每秒（4KB/s）。
b) APM和Pixhawk飞控的字节需求一般是1KB~1.5KB，根据遥测速率的不同会相应变化。
c) 默认出厂时，数传空速为40kbps，也就说可以最大传输每秒4K字节。
d) 用户可自行设置空速，APM、pixhawk、纵横飞控使用空速20kbps或者40kbps足够，其他需求用户根据需要自行调整，较高的空速意味着更近的距离，请酌情设置。
室内掉包测试
关于通信速率和丢包率的说明
1、很多用户对空速没有明确的概念，在此说明下。比如空速20kbps换算成字节单位就是每秒2K字节每秒（2KB/s）。空速40kbps换算成字节单位就是4K字节每秒（4KB/s）。
2、APM和Pixhawk飞控的字节需求一般是1KB~1.5KB，根据遥测速率的不同会相应变化。
3、默认出厂时，数传空速为20kbps，也就说可以最大传输每秒2K字节。
4、用户可自行设置空速，APM、pixhawk、纵横飞控使用空速20kbps或者40kbps足够，其他需求用户根据需要自行调整，较高的空速意味着更近的距离，请酌情设置。

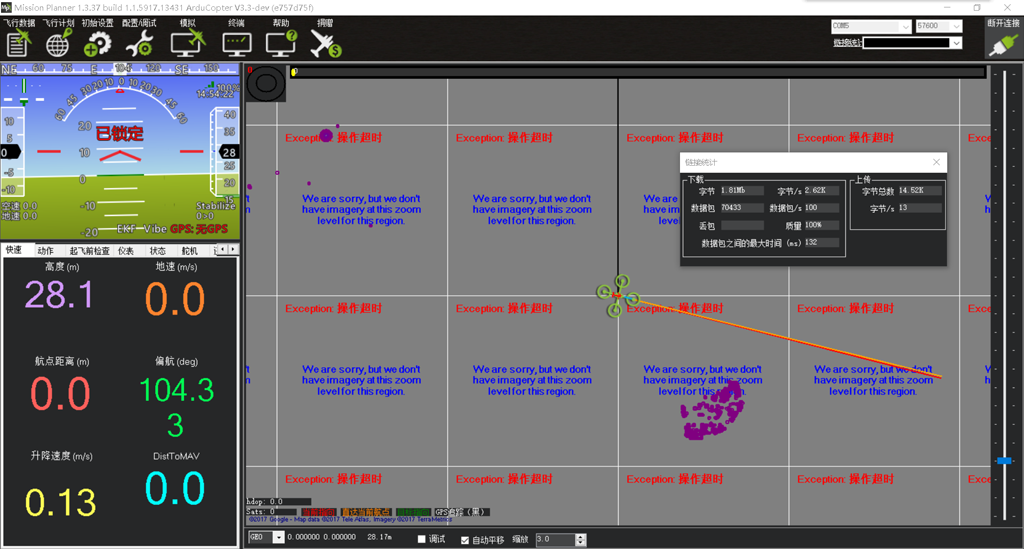

用户使用效果
十二、标准配置：
1、无线传输模块一只
2、弹簧天线一根
十三、可选配件
1、数据传输测试DEMO板。（方便用户在选型或实际使用中对模块进行测试）
2、可选天线。（用户可跟据自己的实际使用情况，选择适合自己的天线，使通讯效果达到最佳）
注意：
1、为达到最好的通讯效果，请尽量使用纹波系数较小的电源，电源的最大输出电流应该大于模块工作最大电流的 1.5 倍。
2、传输数率分为：接口速率：用户可通过软件更改；
空中速率：用户可通过软件更改；
