FHD100QSR System功能介绍
FHD100QSR 全高清视频无线实时图传系统，是我公司最新推出的广播级高清晰的图像实时传输系统之一。
FHD100QST：小(114mmx67mmx23mm)、轻(180g)、远(1W功率传输50KM以上)、高分辨率（1080P/60fps）是目前国内COFDM全高清图传系统中传输分辨率最高、体积最小、重量最轻和传输距离最远的 COFDM 无线单兵和机载发射机设备，采用当前领先的 COFDM 调制技术，空中宽带（8MHz）和强抗多径干扰能力，克服模拟技术和常规调制技术下图像传输多径反射及遮挡所带来的困扰，实现在高速运动中拍摄并实时非视距传输高质量的全高清视频图像，特别适合于复杂环境下使用。 视音频编码采用 H.264 标准，清晰度达到 1080P/60 高清分辨率（1920X1080P/60fps 向下兼容720P），支持数字视音频 3G HD-SDI 输入接口。具有画质清晰、色彩亮丽、图像流畅的特点。
COFDM全高清无线视频传输系统
产品特点 适合高速数据传输，信道速率一般 8-12 Mbps ，满足高质量视音频的传输 。高质量的视音频除对摄像机的要求外，对编码流、信道速率要求十分高。
COFDM 技术每个子载波可以选择 QPSK、16QAM、64QAM 等高速调制，合成后的信道带宽一般 8 MHz 。因此，可以传输 H.264 高质量编解码，接收端图像分辨率可高达 1920X1080P/60 并向下兼容 ，满足后期分析、存储、编辑等要求。
发射机在高温环境下可长时间稳定工作，避免了普通 COFDM 产品发射机因工作温度高于60℃及以上时就当机而无法工作的现象。
产品特性 工作频段可在 300MHz～2.7GHz 可调
丰富音视频接口：数字 HDMI 接口、SDI 接口（不同型号）
高质量的数字视频处理及 H.264 视频编解码，全高清画质
低延时：系统延时约350毫秒
高速移动及多径干扰下可稳定传输图像、语音
强大的 NLOS 非视距传输能力
具有空间分集接收能力
具有加密功能（可选）
发射功率 1W
应用范围 广泛应用于无人机（救灾、抢险、森林防火）、三防应急通讯、广电转播、广电直播；野战部队单兵侦察；公安、武警、消防指挥车与侦察员及指挥中心的图像传输；边防缉私、海事、海防等领域的海上高质量图像实时监控；实时新闻采集/赛事转播无线移动摄像车团；直升机、飞艇的空中侦察、监控等不适合布线和无法布线的远距离全高清数字视频传输领域。
Specifications:

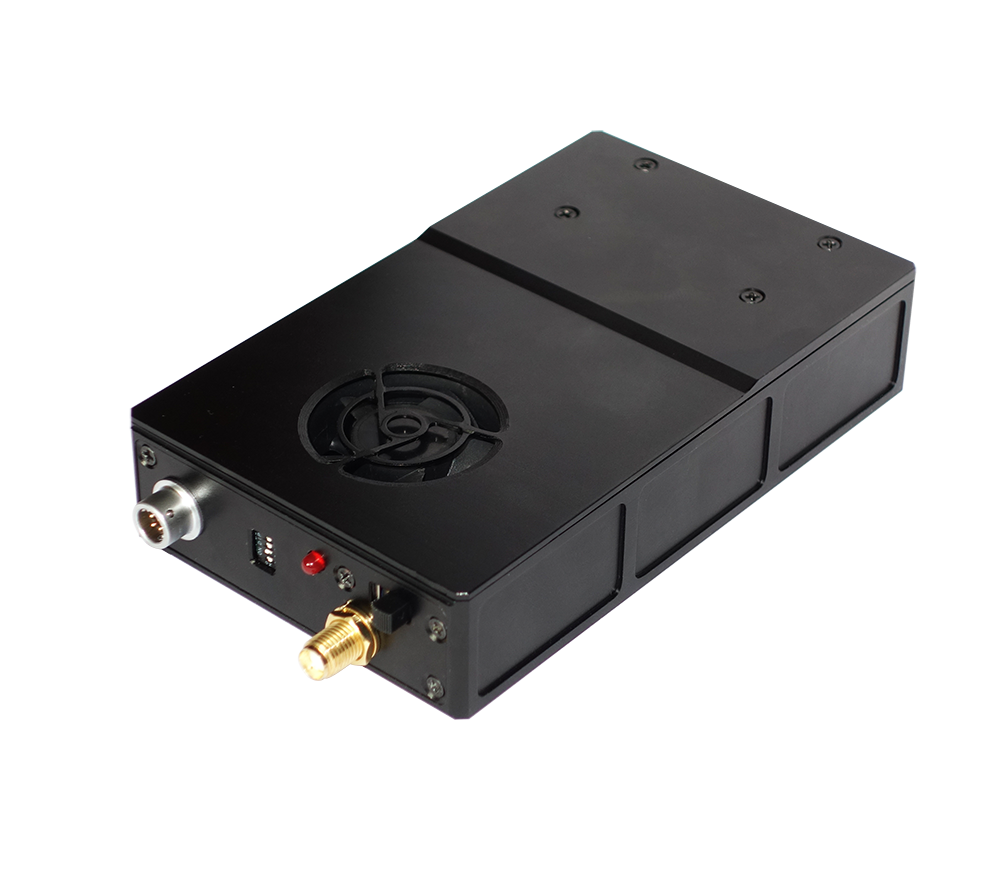

FHD100QST 高清无线图像传输系统发射机参数 | |||
型号 | FHD100QST | ||
工作频段 | 300MHz～2.7GHz，频率可定制 | ||
调制方式 | COFDM 2K 模式 | ||
射频功率 | 1.0 W (标配) | ||
信道带宽 | 8 MHz | ||
技术标准 | 符合 H.264 技术标准 | ||
视频码流 | 8Mbps～12Mbps | ||
低延时 | 系统延时约350ms | ||
传输距离 | 通距 50km 以上 (1080P视频格式) | ||
压缩格式 | H.264 | ||
音视频输入 | 数字 3G HD-SDI | ||
图像清晰度 | 1920*1080P @ 60/50/30/25, 兼容720P @ 60/50 | ||
音视频输入物理接口 | SMA 接口(SDI Signal) | ||
射频接口 | SMA 50 欧姆单天线 | ||
工作电流 | |||
工作电压 | DC 10-14V | ||
工作环境温度 | -40℃ ~ +60℃ | ||
外形尺寸 | 114 mm×67 mm×23 mm | ||
重量 | 180g | ||
外壳 | 铝合金（机铣件） | ||

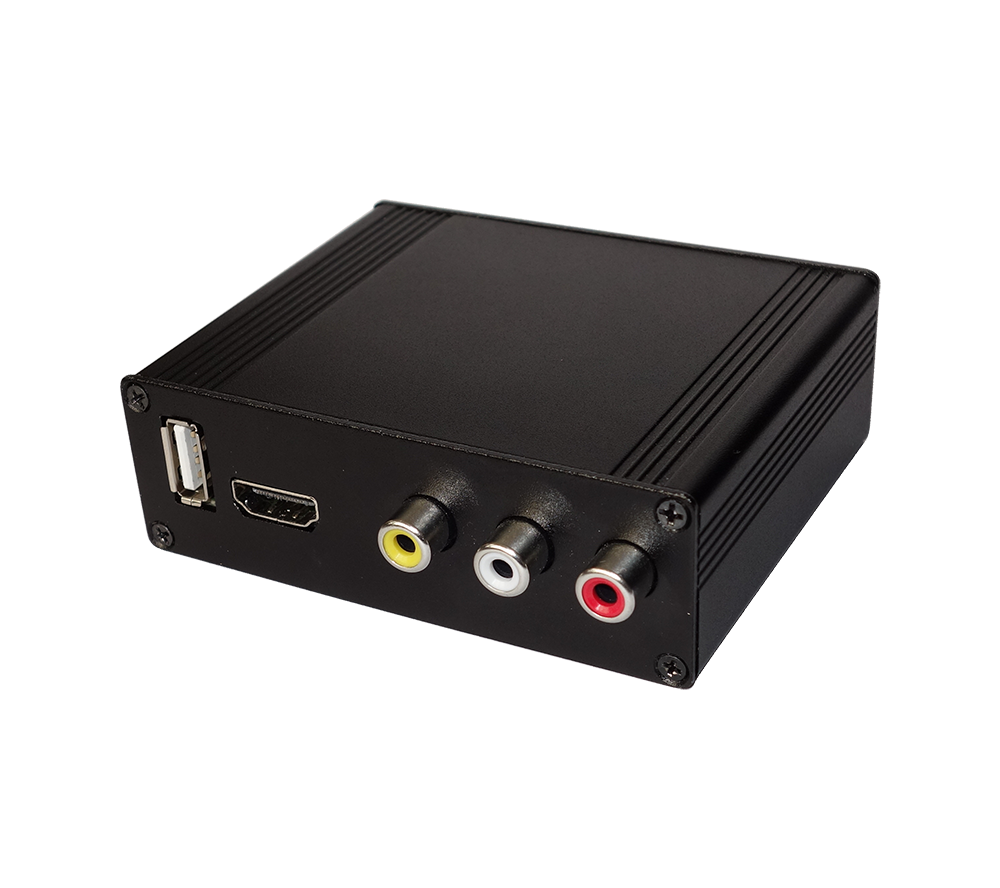

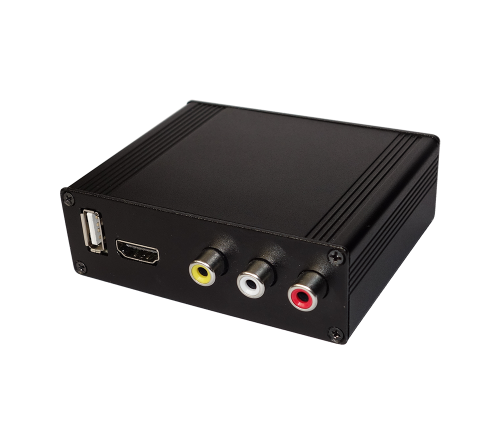

FHD100BR 全高清无线图像传输系统接收机参数 | |
工作频率范围 | 300 MHz ~862MHz (可自动搜索或人工设置) |
调制方式 | COFDM 2K 模式 |
支持移动速度 | 230Km/h |
工作带宽 | 8M Hz |
射频接口 | 双 SMA 型 50 欧姆天线接口 |
接收灵敏度 | -94dBm |
输出接口 | HDMI + AV + USB（支持1080P视频录制和回放） |
参数设置方式 | 红外控制器或定制按键 |
视频分辨率 | 1920X1080P@60Hz / 1280X720P |
屏幕比例 | 16：9 |
工作电流 | 350mA@12V |
外接电源 | DC 12V |
外形尺寸 | 92 mm×75 mm×30 mm (L×W×H) |
重量 | 166g |
