兰旗航空FF-60小型长航时无人机

兰旗航空FF-60小型长航时无人机
兰旗航空FF-60小型长航时无人机

  • 品牌:兰旗航空
  • 最小起订:1
  • 有效期至:长期有效
  • 更新时间:2017-10-23 20:10
  • 立即询价

    加入收藏

普通商家

热门推荐

产品详情

产品参数

产品图片

  一、概述

  针对市场需求,FF60小型长航时无人机设计突出以下几个特点。

  1)长航时

  2)大装载空间

  3)起降易用性

  4)宽巡航速度范围

  二、技术指标

  1)最大起飞重量60kg

  2)最大载荷能力15kg

  3)巡航速度 60~120km/h

  4)续航时间 10h

  5)起降方式 轮式,应急伞降

  三、设计特性

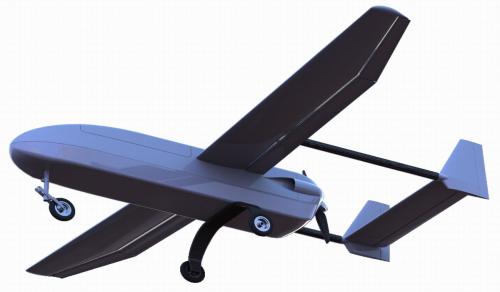

  1、气动布局

  采用双尾撑常规布局,发动机为后推式。机翼具有小角度上反,提升飞行器超低空飞行时的横向稳定性。操纵面设置为后翼(优化的单缝襟翼,不参与飞行控制)、副翼、升降舵、方向舵。

  翼型采用主翼、后翼两段设计方式,后翼可以偏转,在常规单缝襟翼的基础上优化了缝道参数,并对主翼进行了修型,可以保障在后翼较大偏转范围内保持较高的升阻比。

  主要几何参数:

  翼展:3.85m

  总长:2.79m

  总高:1.0m

  机翼面积:1.50m2

  展弦比:9.68

  2、结构设计

  机身主体分为上下部分,设置4个隔框,分别为机头舱(前起落架、空速管、配重、部分航电)、航电及设备舱、主油箱、副油箱、伞舱。机身尾框后设置发动机整流罩,其空间可以容纳发电机。

  机身上下蒙皮采用碳纤维泡沫夹层结构,航电及设备舱局部设置纵向加强杭条补强。

  机翼与机身的连接处为无翼台设计,当重心配平修改时,方便机翼前后移动一定的距离。

  3、动力装置

  发动机:120cc油动

  螺旋桨:26X12
