系统介绍
GIGAHZ DDS&DCS是吉赫兹电子根据民用无人机黑飞管控需求研发的管控系统。系统由智能侦测单元、
智能侦测天线、智能反制单元、智能反制天线、侦测和反制软件组成。
侦测单元实时侦测管控区内的无人机信号，一旦发现非法入侵的无人机就会立刻识别、告警，然后将告警
信息反馈给反制系统，反制单元会自动调整天线，发射压制信号，对入侵防护区域的无人机进行管制，保
障区域内的低空空域安全。
系统特点
适合固定或者车载安装部署
超宽侦测范围：100KHz~6GHz；管控距离1~2公里
智能侦测和反制，解决依靠人眼找寻黑飞无人机的痛点
能够侦测无人机并告警，能够识别主流无人机型号
能够分辨无人机的上下行信号（飞控和图传）
双反制模式：使无人机返航或者迫降
强大的侦测和反制软件
可在夜间、浓雾、雨雪等恶劣天气稳定工作
典型应用
禁飞区域的防护
机场、核电设施、军事管理区、监狱、卫星发射塔、国家战略资源项目、政府部门等区域
涉密区域的防护
国家保密机构、重要安保场所、大型体育赛事、大型演艺赛事、考古挖掘现场、
商业涉密信息
以无人机为载体的违法犯罪行为防控打击运贩毒、走私、违法物品运输、违法信息传递、边境破坏等
系统原理
无人机侦测和反制系统是通过实时测量无人机电磁发射的信号方向，从而侦测入侵的未知无人机，进而
对未知无人机进行驱离和迫降。利用无人机侦测和反制系统对飞行状态下的无人机进行管制，远距离切
断无人机和遥控者之间的联系。通过无人机反制系统主机，可对无人机进行原地着陆或者返回起点的功
能管控，保障区域内的低空空域安全。
系统组成
智能侦测主机
型号：GIGAHZ DDS V1501
侦测类型：无线电频谱侦测
被动侦测无人机信号(区别于雷达的主动发射）
工作频率：100KHz~6GHz
侦测距离：1~2 km
供电：适配器供电
工作温度：-20～+60°C
存储温度：-40～+70°C
尺寸：454 * 325*97mm
重量：9Kg

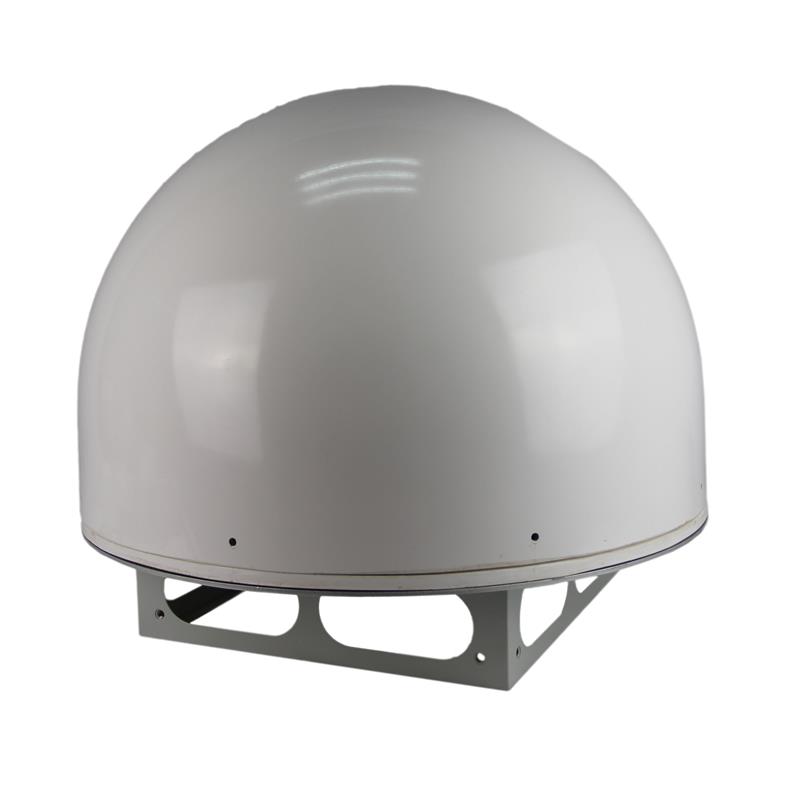

智能侦测天线
型号：GIGAHZ 3D ANT1
工作频率：700MHz~18GHz
最大输入功率：500W
增益：17dBi
水平旋转角度:360°
俯仰角度：0-90°
驻波比：<3:1
阻抗：50Ω
工作温度：-20～+65°C
存储温度：-40～+85°C
物理接口：N 型射频接口、RJ45 接口
尺寸：600 * 600*510mm
重量：22.3Kg

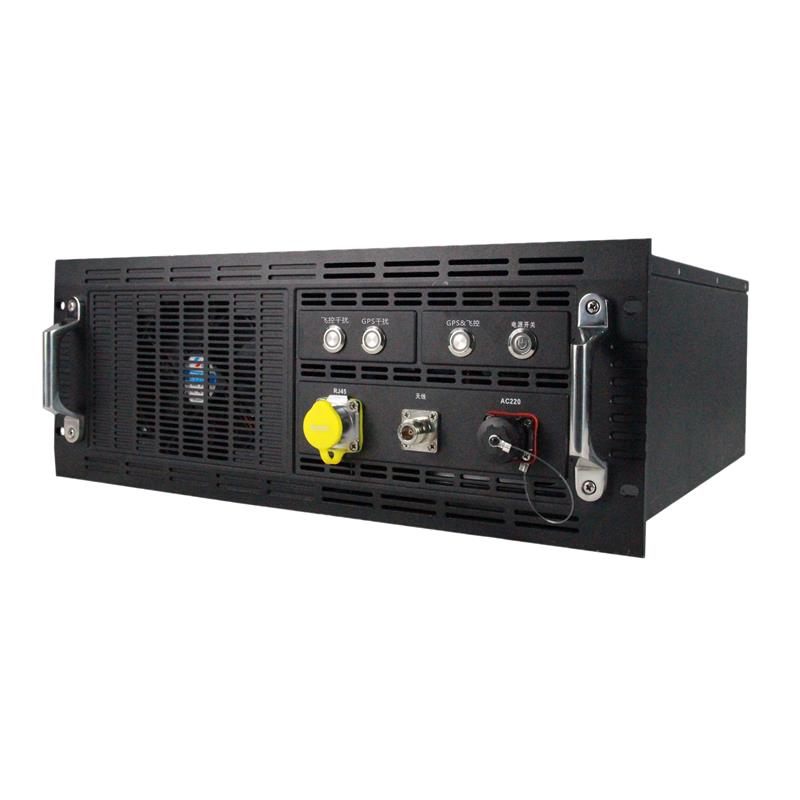

智能反制主机
型号：GIGAHZ DCS V1501
信号类型：数字式干扰信号源
工作频段：1.5GHz / 2.4GHz / 5.8GHz
发射功率：20W / 50W / 20W
防护半径：2公里
供电：220VAC
功耗：185W
工作温度：-20～+65°C
存储温度：-40～+85°C
物理接口：N 型射频接口、RJ45 接口、电源接口
尺寸：483 * 475*175mm(4U)
重量：22.8Kg
智能反制天线
型号：GIGAHZ 3D ANT2
工作频率：700MHz~18GHz
最大输入功率：500W
增益：17dBi
水平旋转角度:360°
俯仰角度：0-90°
驻波比：<3:1
阻抗：50Ω
工作温度：-20～+65°C
存储温度：-40～+85°C
物理接口：N 型射频接口、RJ45 接口
尺寸：600 * 600*510mm
重量：22.3Kg
智能侦测和反制软件
智能侦测和反制软件提供直观的操作界面，能自动控制侦测主机、侦测天线、反制主机、反制天线协同
工作，结合强大的分析、跟踪、触发、显示、报警、数据记录、驱离（返航）、迫降等功能选项来帮助
用户实现对黑飞无人机的识别、定向、追踪、干扰的功能。
