机型 |
六旋翼 |
轴距 |
1400mm |
载药量 |
10L |
起飞重量 |
25kg |
续航时间 |
10-30min |
喷头 |
4个或3个 |
控制半径 |
4km(视环境) |
喷洒颗粒直径 |
60-180um |
飞行速度 |
0-8m/s |
便携性 |
机臂可拆卸 |
单次作业面积 |
15亩 |
日作业面积 |
300亩 |

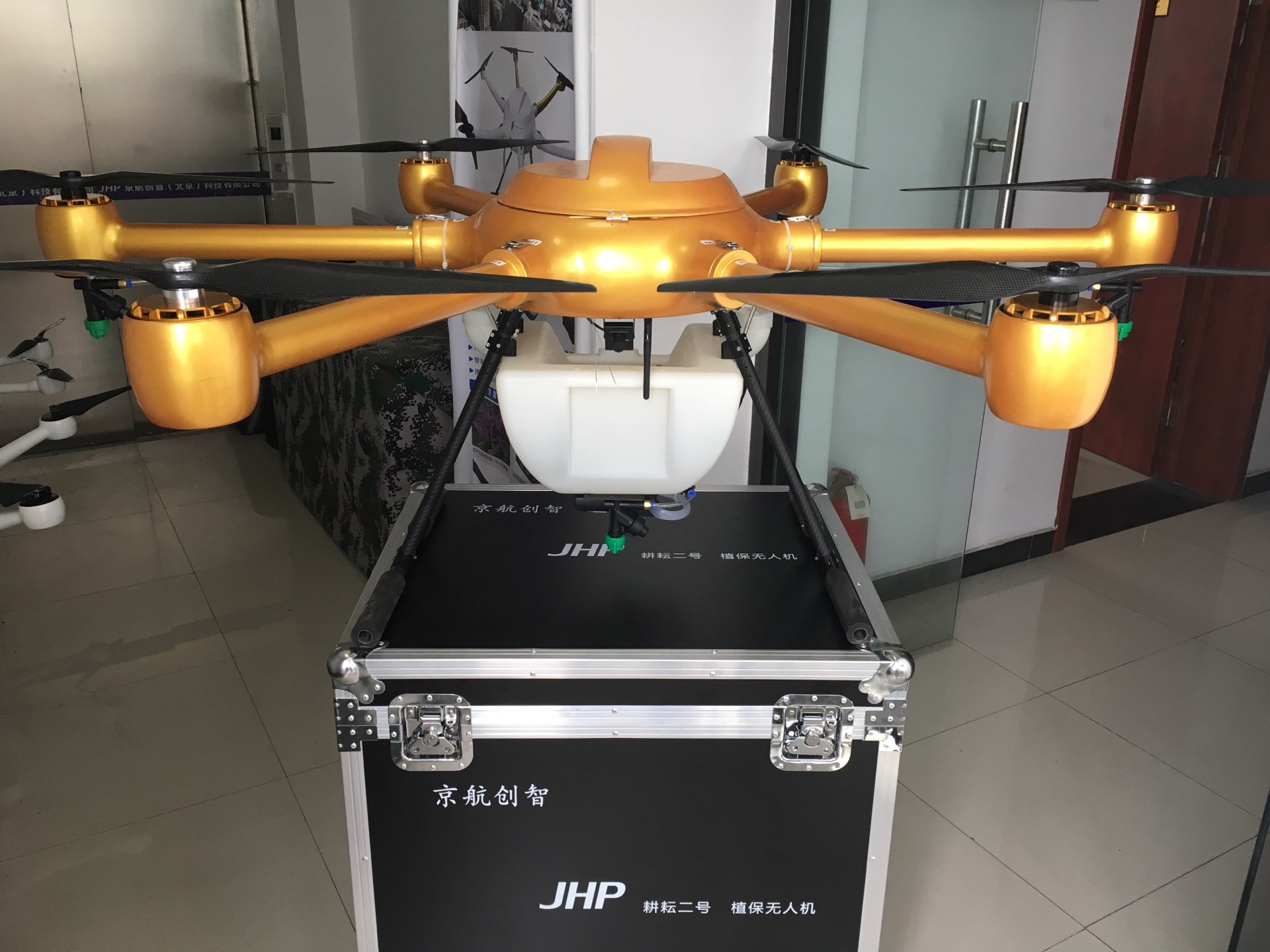

本款任务载荷10kg电动无人植保机采用一体式碳纤维材料加工,防雨防尘、一体式药箱、流量自动调节,具有断点续喷、失控返航、安全保护、智能AB点自动规划喷洒路径、自动巡航作业等功能,可选配地形跟踪雷达、RTK等高精度模块。
1.飞行器设计
1) 采用六旋翼冗余设计,安全可靠、动力冗余、断桨保护。
2) 一体式碳纤维材料加工,密度小、屈服强度高、高端质感。
3) 50v供电,电流小、电调负荷小、可靠性高。

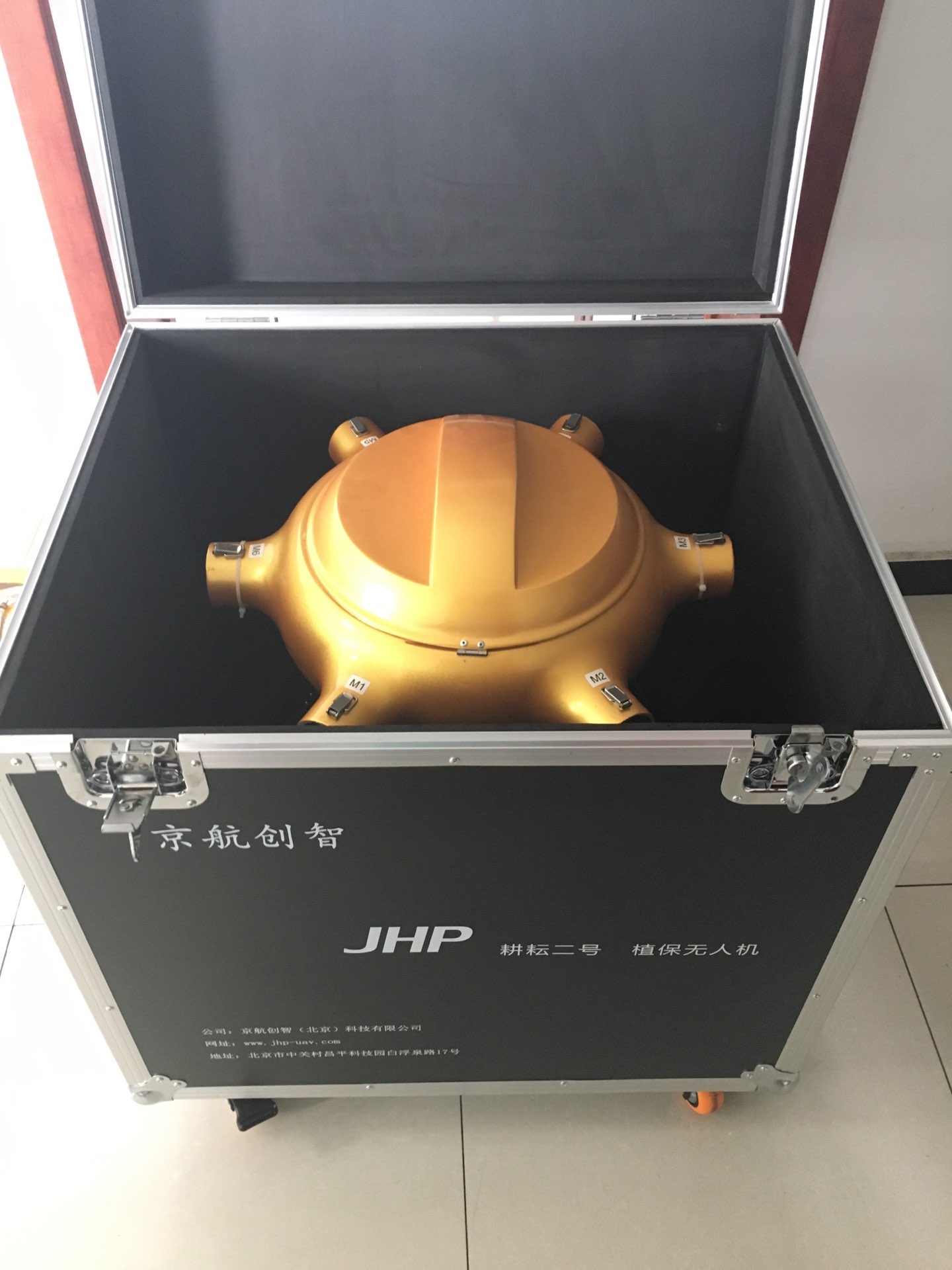

4) 快拆式旋翼设计,方便携带运输。
5) 一体式药箱,既减轻重量,又整洁美观。载重可达10kg。
6) 机臂快速插拔设计、方便运输,普通家用SUV后备箱可带2架。

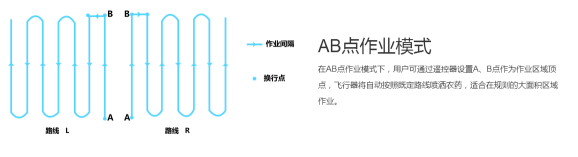

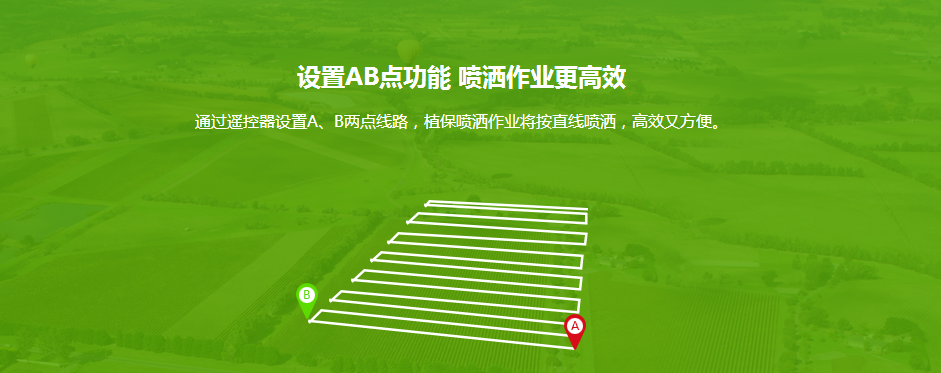

2.智能作业模式
3.断点续喷
检测到二级电量警报、药量低警报、失去地面控制信号、一键返航信号后,将自主关闭水泵,并记下当前坐标点为续喷点。添加药剂后可一键返回续喷点继续作业,保证植保工作的连续性。
4.安全保护
主控失去地面控制信号时,系统会进入失控保护模式,进入悬停状态,并根据实际情况执行返航和降落。
为了避免电池电压过低而造成摔机等严重后果,设计两级低压保护措施。所有两级保护都默认有LED闪灯警示,第一级频闪黄灯,第二级频闪红灯。低压保护中的自动返航降落与失控保护中的自动返航降落相比,返航的产生方式一致,返航路径一致,区别在于前者在降落之前无悬停动作。
5.地形跟踪雷达(选配)
地形跟踪雷达实时反馈无人机相对飞行高度,能保证无人机与作物之间的相对高度不变。高达500hz的激光测距,精度在厘米级别。不会因为地形起伏、作物高低不平导致炸机。可引用于剃田、丘陵、山地等作业环境。

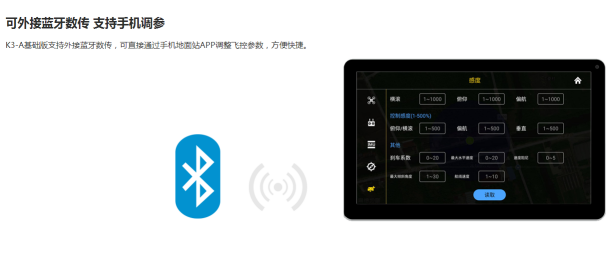

6.移动地面站与数传电台(选配)
7.RTK高精度模块 精准自主飞行(选配)
RTK可以给农业植保无人机提供厘米级精确定位,保证飞机的航线控制精度,为植保无人机的全自主作业及精准喷洒提供了重要的技术基础;同时,集成的高精度双天线定向技术,使得无人机在强磁干扰环境(如高压线、基站、含矿地区)都能稳定飞行。
为满足不同客户的需求,京航创智提供两个版本供客户选择(千寻网络CORS版RTK,电台版RTK)。
在实现全自主飞行之前,农田地图的测绘非常重要,为了满足不同应用场景的需求,京航的RTK测绘提供了多种打点测绘测方式:
其中,配合千寻CORS网络提供的精准差分信息与基准,采用京航RTK测绘仪,可以实现对于农田的精准测绘,满足高精地理地块测绘和精准喷洒作业需求。
1:手机打点 (直接采用手机自带GPS模块打点,好处是不需要外接任何额外模块,缺点是精度较低,一般误差在5~10米)
2:飞机打点 (飞机打点提供客户快速的打点方式,同时可以使用机载高精度RTK设备提供的高精度位置信息实现高精度打点,缺点是飞行距离较远后难以确认飞机是否准确到达待打点位置,实际操作难度较高)
3:打点器打点 (京航提供高精度RTK手持打点器或普通GPS手持打点器两种选择,其中高精度手持打点器的位置测量精度1cm,通过蓝牙与极翼APP连接;普通GPS手持打点器精度2m,通过OTG线与手机APP连接)
