一、产品特长
1.高转换效率可达 89%
2.具备遥控禁止功能
3.4:1 宽范围输入
4.工作壳体温度可达 95℃
5.高隔离电压 DC1500V
6.输出电压支持 ±10% 调节
7.可持续短路保护
二、性能参数
| 参数项目 | 参数规格 |
| 输出电压设定 | ±1% |
| 源效应 | ±0.5% |
| 负载效应 | ±1% |
| 纹波噪声 | Vp-p ≤ 100mV (20M BW) |
| 温度效应 | ±2%（-40℃ ~ 75℃） |
| 电压调节 | TRM 端外置电位器 ±10% 调节 |
| 过流保护 | 额定电流的 105~150% 动作，自动恢复 |
| 禁止功能 | RC 端负逻辑关机，悬空开机 |
| 绝缘耐压 | 输入 / 输出 DC1500V输入 / 壳体 DC1000V输出 / 壳体 DC1000V |
| 工作环境温度 | -40℃ ~ 75℃ |
| 工作环境湿度 | 20~95% RH（无凝结） |
| 海拔高度 | 3000m (max) |
| 冷却方式 | 对流 / 强制风冷 / 传导 |
宇拓航电（上海）科技有限公司隶属天津宇拓电源有限公司，是国家高新技术企业、天津市专精特新企业，拥有十余年无人机供配电研发经验。可根据客户需求提供参数定制服务。
联系人：张女士 13817513691（微信同号）
三、产品列表
| 型号 | 输入电压 | 输出电压 | 输出电流 |
| DXM15S2403W | DC9~36V | 3.3V | 4000mA |
| DXM15S2405W | DC9~36V | 5V | 3000mA |
| DXM15S2412W | DC9~36V | 12V | 1250mA |
| DXM15S2415W | DC9~36V | 15V | 1000mA |
| DXM15S4803W | DC18~72V | 3.3V | 4000mA |
| DXM15S4805W | DC18~72V | 5V | 3000mA |
| DXM15S4812W | DC18~72V | 12V | 1250mA |
| DXM15S4815W | DC18~72V | 15V | 1000mA |
| DXM20S2403W | DC9~36V | 3.3V | 4500mA |
| DXM20S2405W | DC9~36V | 5V | 4000mA |
| DXM20S2412W | DC9~36V | 12V | 1670mA |
| DXM20S2415W | DC9~36V | 15V | 1330mA |
| DXM20S4803W | DC18~72V | 3.3V | 4500mA |
| DXM20S4805W | DC18~72V | 5V | 4000mA |
| DXM20S4812W | DC18~72V | 12V | 1670mA |
| DXM20S4815W | DC18~72V | 15V | 1330mA |
| DXM30S2403W | DC9~36V | 3.3V | 6000mA |
| DXM30S2405W | DC9~36V | 5V | 6000mA |
| DXM30S2412W | DC9~36V | 12V | 2500mA |
| DXM30S2415W | DC9~36V | 15V | 2000mA |
| DXM30S2428W | DC9~36V | 28V | 1100mA |
| DXM30S4803W | DC18~72V | 3.3V | 6000mA |
| DXM30S4805W | DC18~72V | 5V | 6000mA |
| DXM30S4812W | DC18~72V | 12V | 2500mA |
| DXM30S4815W | DC18~72V | 15V | 2000mA |

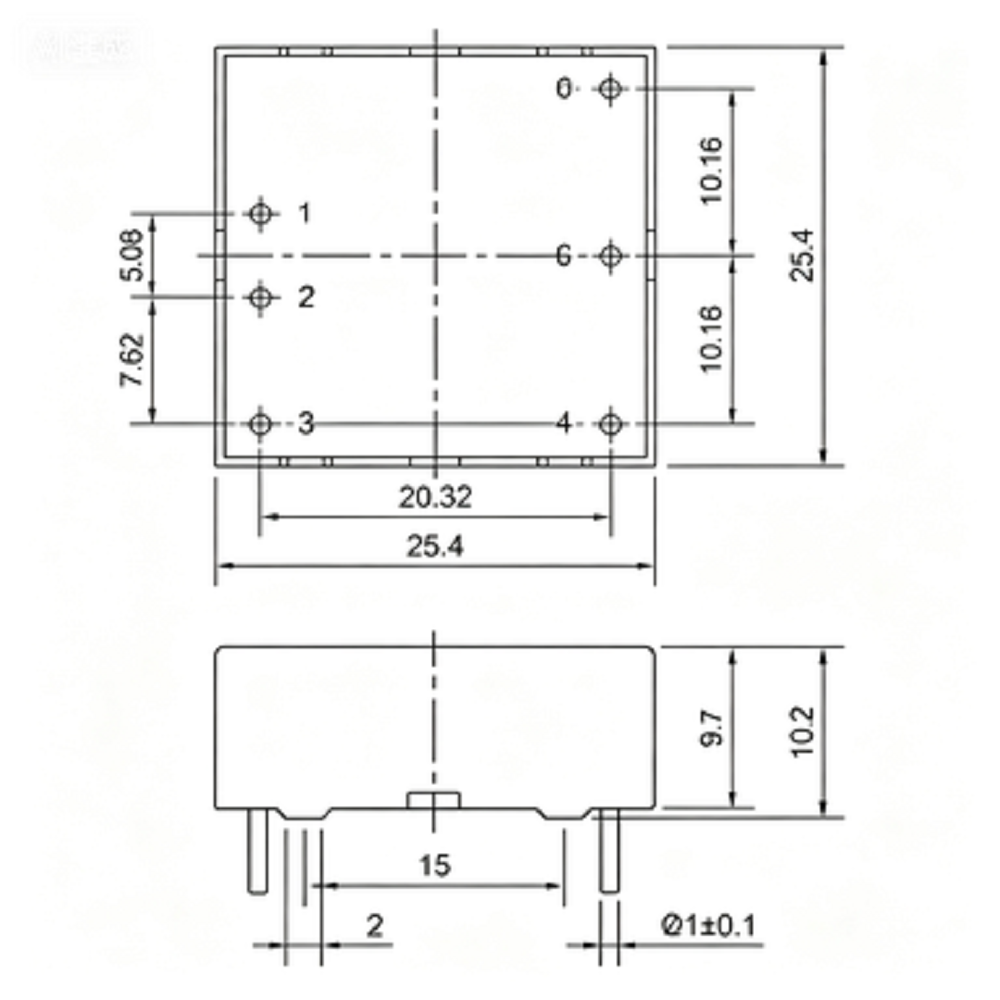

四、引脚定义
| 引脚号 | 功能标识 | 功能说明 |
| 1 | +Vin | 直流输入正极 |
| 2 | -Vin | 直流输入负极 |
| 3 | RC | 遥控禁止端（负逻辑关机，悬空开机） |
| 4 | -Vo | 输出负极 |
| 5 | TRM | 输出电压调压端 |
| 6 | +Vo | 输出正极 |
