一、产品特长
1.高转换效率可达 91%
2.具备遥控禁止功能
3.支持并联主动均流功能
4.工作基板温度最高可达 100℃
5.高隔离电压 DC4250V
6.输出电压 60~110% 宽范围调节
7.配备输出电压远端补偿 S 端
二、性能参数
| 参数项目 | 参数规格 |
| 输出电压设定 | ±1% |
| 源效应 | ±0.5% |
| 负载效应 | ±1% |
| 纹波噪声 | ≤5V 输出：2%；≥12V 输出：1%（20M BW） |
| 温度效应 | ±2%（-40℃ ~ 75℃） |
| 电压调节 | TRM 端外置电位器 ±10% 调节 |
| 过流保护 | 额定电流的 110~150% 动作，自动恢复 |
| 过压保护 | 额定电压的 120~130% 动作，循环式保护 |
| 禁止功能 | ON/OFF + 端负逻辑关机 |
| 绝缘耐压 | 输入 / 输出 DC4250V输入 / 壳体 DC3000V输出 / 壳体 DC1500V |
| 工作基板温度 | -40℃ ~ 100℃ |
| 工作环境湿度 | 20~95% RH（无凝结） |
| 海拔高度 | 3000m (max) |
| 冷却方式 | 传导散热 |
宇拓航电（上海）科技有限公司隶属天津宇拓电源有限公司，是国家高新技术企业、天津市专精特新企业，拥有十余年无人机供配电研发经验。可根据客户需求提供参数定制服务。
联系人：张女士 13817513691（微信同号）
三、产品型号列表
| 型号 | 输入电压 | 输出电压 | 输出电流 |
| DGM400S300-05 | DC200~400V | 5V | 80A |
| DGM600S300-12 | DC200~400V | 12V | 50A |
| DGM600S300-15 | DC200~400V | 15V | 40A |
| DGM600S300-24 | DC200~400V | 24V | 25A |
| DGM600S300-28 | DC200~400V | 28V | 21.4A |
| DGM600S500-05 | DC400~660V | 5V | 80A |
| DGM600S500-12 | DC400~660V | 12V | 50A |
| DGM600S500-15 | DC400~660V | 15V | 40A |
| DGM600S500-24 | DC400~660V | 24V | 25A |
| DGM600S500-28 | DC400~660V | 28V | 21.4A |
| DGM700S300-12 | DC200~400V | 12V | 58.4A |
| DGM700S300-15 | DC200~400V | 15V | 46.7A |
| DGM700S300-24 | DC200~400V | 24V | 29.2A |
| DGM700S300-28 | DC200~400V | 28V | 25A |
| DGM700S500-12 | DC400~660V | 12V | 58.4A |
| DGM700S500-15 | DC400~660V | 15V | 46.7A |
| DGM700S500-24 | DC400~660V | 24V | 29.2A |
| DGM700S500-28 | DC400~660V | 28V | 25A |

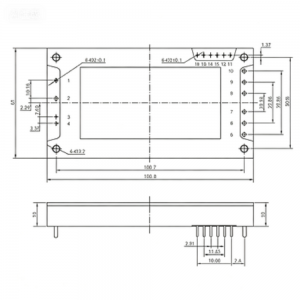

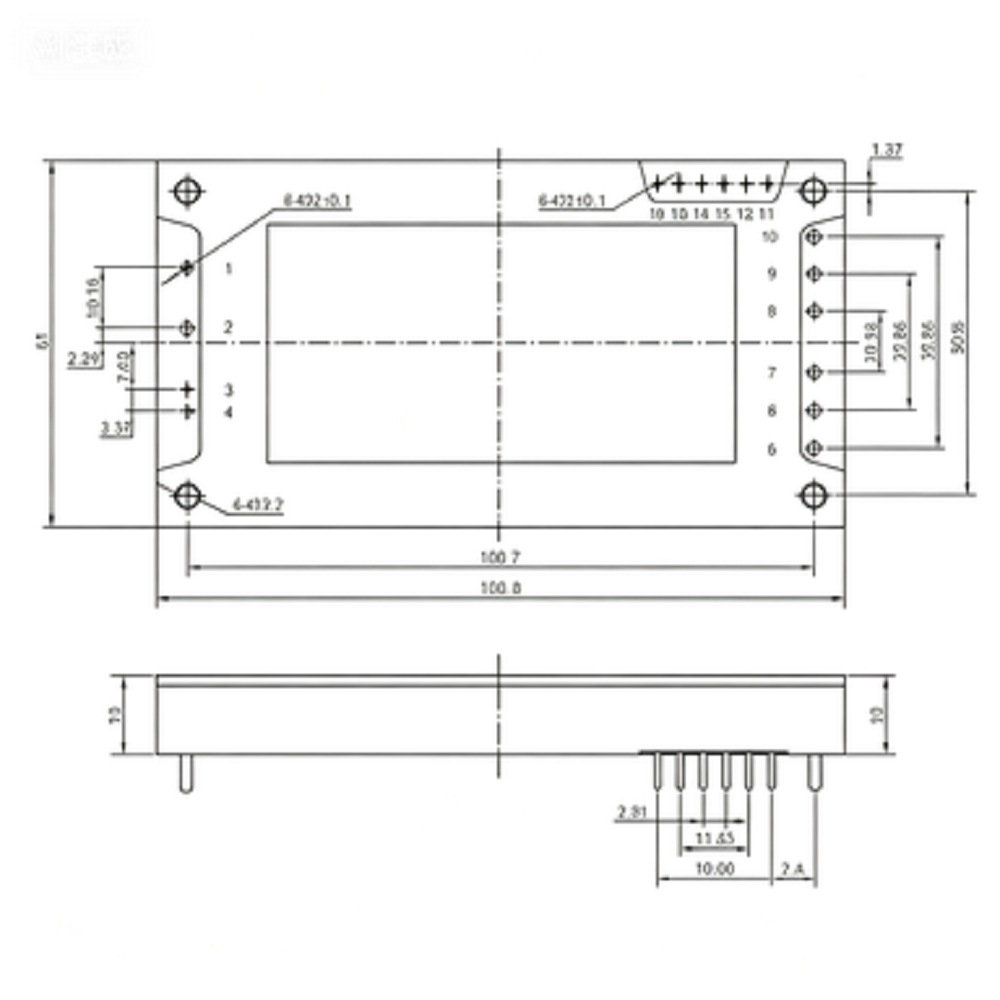

四、引脚定义
| 引脚号 | 功能标识 |
| 1 | -Vin |
| 2 | +Vin |
| 3 | ON/OFF- |
| 4 | ON/OFF+ |
| 5 | +Vo |
| 6 | +Vo |
| 7 | +Vo |
| 8 | -Vo |
| 9 | -Vo |
| 10 | -Vo |
| 11 | -S |
| 12 | +S |
| 13 | TRM |
| 14 | PC |
| 15 | IOG |
| 16 | AUX |
