在电子产品加速向小型化、高集成、强可靠演进的今天，一层看不见的纳米防护涂层，正成为PCBA（印刷电路板）稳定运行的"隐形铠甲"。作为新三板挂牌上市企业捷创新材（股票代码：873393）孵化的全资子公司，

深圳市捷安纳米复合材料有限公司（以下简称"捷安纳米"）自2020年成立以来，专注纳米级防护材料的自主研发、量产化与市场化应用，已实现多款产品国产替代。公司以电子防护纳米涂层为核心，替代传统三防漆、灌胶、UV 胶以及真空镀膜等防护工艺，为PCBA制造提供防潮、防凝露、防盐雾、防腐蚀、耐高压的端到端防护解决方案。

01厚植资质底色，夯实技术硬实力

捷安纳米是国家高新技术企业、国家级专精特新"小巨人"企业，已通过国军标体系认证及IATF16949、ISO9001、ISO14001、ISO45001、QC080000等多项管理体系认证，产品符合RoHS、REACH、PFAS等环保法规要求，并具备批量出口资质。

公司拥有30余项国家专利（含核心发明专利10余项），与武汉大学、山东大学、华南理工大学等高校开展产学研合作，并作为主要起草单位之一参与《纳米技术 超疏水表面和涂层：特性和性能评估》国家标准化指导性技术文件的编制，助力行业建立统一的性能评价标尺。

02直击行业痛点，为PCBA可靠制造赋能

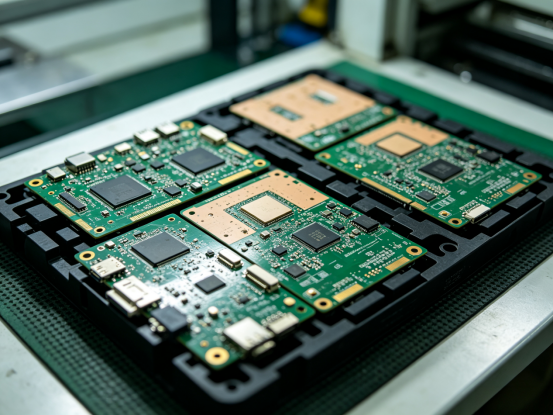

随着 PCBA 向着高密度布线、精细化元器件方向发展，传统三防漆、灌胶、UV 胶、真空镀膜等防护工艺的短板逐步凸显：

传统三防漆防护性能有限，难以应对严苛工况；灌胶重量大、厚度高，不利于设备小型化，返修拆解难度大；

UV 胶受阴影效应制约，复杂元器件、缝隙位置固化不完全；

真空镀膜设备投入高昂、产能受限，生产成本居高不下。潮气渗透引发的漏电与腐蚀、盐雾环境导致的金属迁移、高电压场景下的绝缘失效，以及户外与车载等严苛工况下的早期失效，长期困扰着 PCBA 行业。

依托粒径控制、形貌控制、解团聚三大核心技术，捷安纳米构建起覆盖材料配方、工艺适配到量产落地的完整能力，纳米涂层方案有效弥补上述传统工艺的诸多不足：其自主研发的纳米三防漆、纳米三防胶等系列产品，可实现接触角 150° 以上的超疏水效果，膜厚薄至 1-3μm，导热系数达 3.3W/m・K，

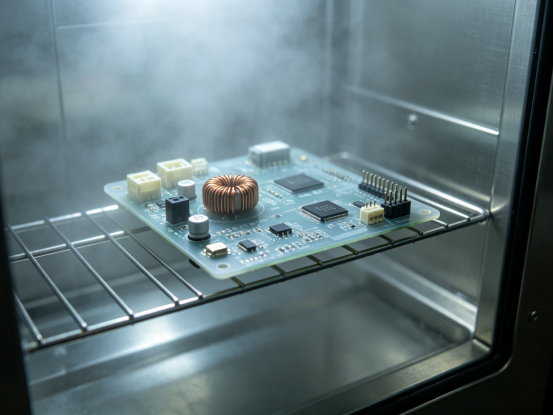

在防水、防凝露、防盐雾腐蚀、防霉菌、防短路、防温升六个维度形成防护，并通过 IPX7、96-168小时中性盐雾、1000 小时以上双 85 等环境可靠性验证。方案支持常温浸涂（2~3 秒）、喷涂、刷涂等工艺，无需高温或 UV 设备，返修无需开胶退镀、可直接焊接，帮助企业无需大幅改造产线即可获得更可靠的防护能力，从而降低现场失效率、延长产品服役寿命。

03深耕产能与服务，与产业链同行

2025年，捷安纳米在广东梅州建成规模化生产基地，设计日产能达30吨，可稳定支撑规模化交付；公司提供3个工作日快速打样与免费样品支持，标准交期7-15天，并建立24小时售后响应与批次质量可追溯机制。

其产品已广泛应用于消费电子、汽车电子、工业控制、海洋通信、机器人与储能等领域，服务石头科技、博世、TCL、西门子、联通华美等企业的电路板防护场景，在扫地机器人PCBA客诉率降低、汽车电控通过1000小时带电双85测试、海上通讯基站抗盐雾能力提升等应用中，验证了纳米防护的工程价值。

捷安纳米为每一块电路板披上“隐形铠甲”，以“看不见的防护”成就“看得见的可靠”，守护中国制造的每一次创新，助力中国制造向高可靠、高品质迈进。
