这正是捷安纳米与战略合作伙伴嘉立创正式达成电路板行业技术共识的底层逻辑——从PCB打样到纳米防护全制程工艺适配，双方将联合推动“材料-工艺-失效分析”闭环数据共享，从而为行业提供可复用的良率提升范本。

 01 良率困局：为什么设备在升级，良率却卡住了？

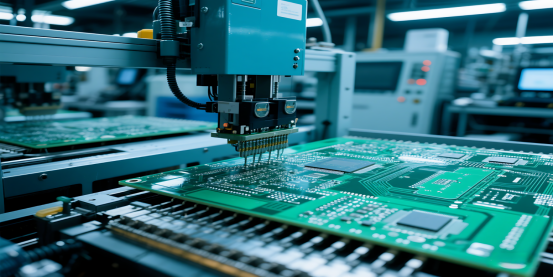

伴随摩尔定律驱动集成电路微缩，PCBA工艺已由THT全面转向SMT。高密度互连与异质集成虽提升了性能，却大幅压缩了防护容错空间。

业内常将失效归因于“材料不佳”，实则忽视了工艺适配与微观理化机制的深层关联。更致命的问题是：PCBA的制造与防护，长期以来是两个“各管一段”的独立环节。

PCB板厂只负责出好裸板，SMT产线只负责贴片组装，防护材料商只负责提供涂层——每一段都做到了“局部最优”，但连起来却未必是“全局最优”。

捷安纳米与嘉立创此次达成的行业共识，正是直指这一结构性矛盾。

 02 失效机理拆解：要解决问题，先看清问题

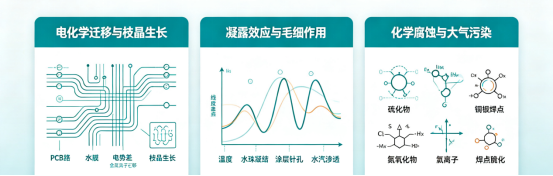

PCBA在实际服役过程中面临的失效模式复杂多样，主要源于环境因素引发的物理化学变化。深入理解这些机理，是制定有效防护策略的前提。

电化学迁移与枝晶生长

在高湿环境下，PCB基材表面的水分子吸附层形成电解质溶液。当相邻导线间存在电势差时，阳极金属发生氧化溶解，金属离子在水膜中迁移至阴极并还原沉积。随着时间推移，沉积物形成导电枝晶，最终导致绝缘击穿或短路。

凝露效应与毛细作用

在温度剧烈波动的场景中（如汽车电子、户外基站），当环境温度低于露点温度时，水蒸气会在PCB表面凝结成液态水珠。传统三防胶涂层较厚，往往存在针孔或微裂纹，水汽渗透后难以挥发，在涂层下积聚，导致绝缘电阻急剧下降。

化学腐蚀与大气污染

工业大气中的硫化物（H₂S）、氮氧化物（NOx）及氯离子（Cl⁻）是金属导体的强腐蚀剂。特别是银和铜，极易与硫反应生成硫化银或氯化铜，导致焊点脆化、接触电阻增大，最终引发开路失效。

这三种失效路径，与PCB裸板的表面处理工艺息息相关。 这也是捷安纳米与嘉立创选择从“打板”源头切入的根本原因——防护不是在贴片之后才开始的，而是从裸板阶段就已经决定了成败。

 03 从“各管一段”到“全链协同”：捷安纳米与嘉立创的共识逻辑

传统三防胶依赖物理覆盖实现阻隔，但在高密度、高功率的现代电子制造面前，其30-50μm的厚度已成为散热瓶颈，且难以应对复杂结构的无死角涂覆。

行业技术演进的方向已明确指向“微观构筑”——利用纳米复合材料独特的表面效应和小尺寸效应，在1-3μm的超薄尺度上构建致密防护网络。

但纳米涂层再先进，如果与PCB板厂的制程能力、表面处理工艺不匹配，依然无法发挥最佳性能。

这正是捷安纳米与嘉立创达成技术共识的深层逻辑：

- 嘉立创在PCB打样领域拥有海量的制程数据与工艺经验，涵盖沉金、OSP、喷锡等主流表面处理工艺；

- 捷安纳米在纳米防护涂层领域具备从分子设计到规模化生产的完整技术链条；

- 双方联合，意味着可以将纳米涂层的选型与适配，从“贴片之后”前置到“PCB打样之时”，从源头消除工艺不匹配带来的良率损耗。

这不是一次简单的材料供应合作，而是一次“数据驱动”的产业链认知协同。

 04 捷安纳米的技术底座：从底层材料构建可靠性

作为新三板挂牌公司捷创新材（股票代码：873393）孵化的全资子公司，捷安纳米自2020年成立以来，始终聚焦于电子防护领域的“卡脖子”技术攻关。

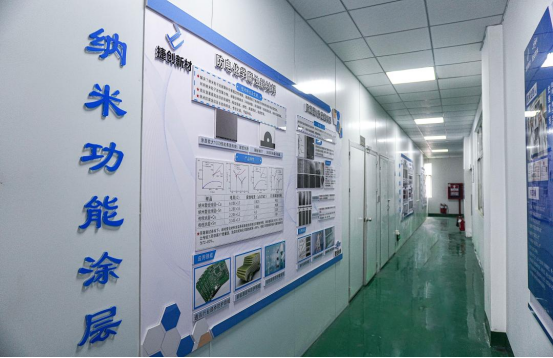

公司依托深圳总部的研发优势与梅州生产基地的规模化制造能力，构建了从基础研究到成果转化的完整闭环。三大核心技术壁垒，构成了其与嘉立创“全制程适配”的技术底气：

粒径与形貌控制技术

通过精确调控纳米颗粒的生长过程，实现对颗粒尺寸分布及几何形状的定向设计，为涂层性能的稳定性提供物理基础。

原位解团聚技术

攻克了纳米粒子极易发生团聚的行业共性难题，确保纳米填料在有机基体中的均匀分散，从而充分发挥纳米材料的界面效应与小尺寸效应。

表面能调控技术

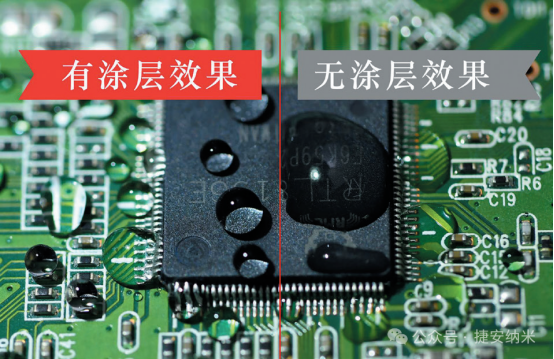

通过对涂层表面化学组成的改性，实现了从亲水到超疏水（接触角最高达160°）的连续可调，赋予涂层优异的抗凝露与自清洁功能。

依托强大的产能储备，捷安纳米已具备服务行业头部客户的稳定交付能力，致力于为客户提供从材料选型、工艺验证到批量供应的全生命周期技术支持。

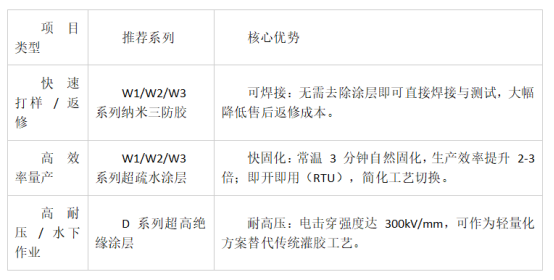

 05 产品矩阵：以“全制程适配”为设计原则

基于上述技术积累，并与嘉立创的制程能力深度耦合，捷安纳米构建了覆盖全场景的防护产品矩阵，以满足不同项目的差异化需求：

全系产品兼容喷涂/浸涂/刷涂工艺，无需遮蔽，无需专用烘烤设备，接插件、引脚等部位可直接喷涂/浸泡，能大幅节省生产工艺成本。

产品经双85测试≥1000h、盐雾≥96h严苛验证，符合RoHS/REACH标准，已广泛应用于消费电子、汽车电子及通讯基建等领域。

 06 实战验证：共识的价值在落地中显现

捷安纳米与嘉立创的共识，最终要回答一个核心问题：“打板+护板”全链协同，对工程师意味着什么？

以下案例给出了答案：

扫地机器人

长期与水渍接触，抹布烘干产生的水蒸气冷凝后频繁烧板。采用w2系列纳米三防胶喷涂方案后，PCBA相关客诉率降低90%以上，喷涂效率提升3倍。

汽车电控板

封闭结构内冷热循环产生凝露风险。采用W3系列超疏水涂层喷涂方案后，通过1000小时带电双85测试，表面干燥不发霉。

隧道消防控制系统

H₂S腐蚀性气体、潮湿环境、金属屑架桥导致短路频发。采用D系列超高绝缘底涂+W3系列超疏水面层组合方案后，设备使用寿命延长，维护效率显著提升。

海上通讯基站

高盐、高湿、大温差环境，维修频率极高。采用W3系列超疏水涂层浸涂方案后，抗盐雾腐蚀能力提升2倍以上，低介电特性不影响信号传输。

这些成果，正是“从PCB打样到纳米防护全制程适配”这一共识的真实注脚。

结语

PCBA防护已不再是简单的“刷胶”工序，而是关乎产品核心竞争力的系统工程。

      捷安纳米通过底层材料科学的创新，打通了从纳米微观结构设计到宏观工程应用的链条。而与嘉立创的深度战略协同，则进一步将这一链条向上游延伸至PCB打样环节——让良率提升从一个企业的“单点突破”，变成产业链上下游的“系统共治”。
