在追求电子产品小型化、高性能化的今天，环境适应性与精密制造工艺的矛盾日益凸显。客户的要求越来越苛刻：既要产品在极端环境下“金刚不坏”，又要求生产流程高效、精准、无损。如何破局？深圳市捷安纳米复合材料有限公司带来的纳米三防漆技术，正掀起一场静悄悄的工艺革命。

一、痛点深挖：环境与工艺的双重挑战

工程师们常常面临这样的困境：为提升防护力而加厚涂层，却导致散热不佳或影响高频信号；为提高效率而采用高温固化，却可能损伤精密IC；手工操作难以保证复杂板卡的均匀覆盖...客户反馈的失效问题，背后往往是对环境适配性不足或工艺控制不精细的控诉。解决这些痛点，需要材料本身具有“智能”属性。

二、科技赋能：纳米三防漆的颠覆性优势

深圳市捷安纳米复合材料有限公司的纳米三防漆，其核心优势在于将纳米科技应用于防护材料，实现了性能与工艺的完美平衡：

1.  环境适配之王：

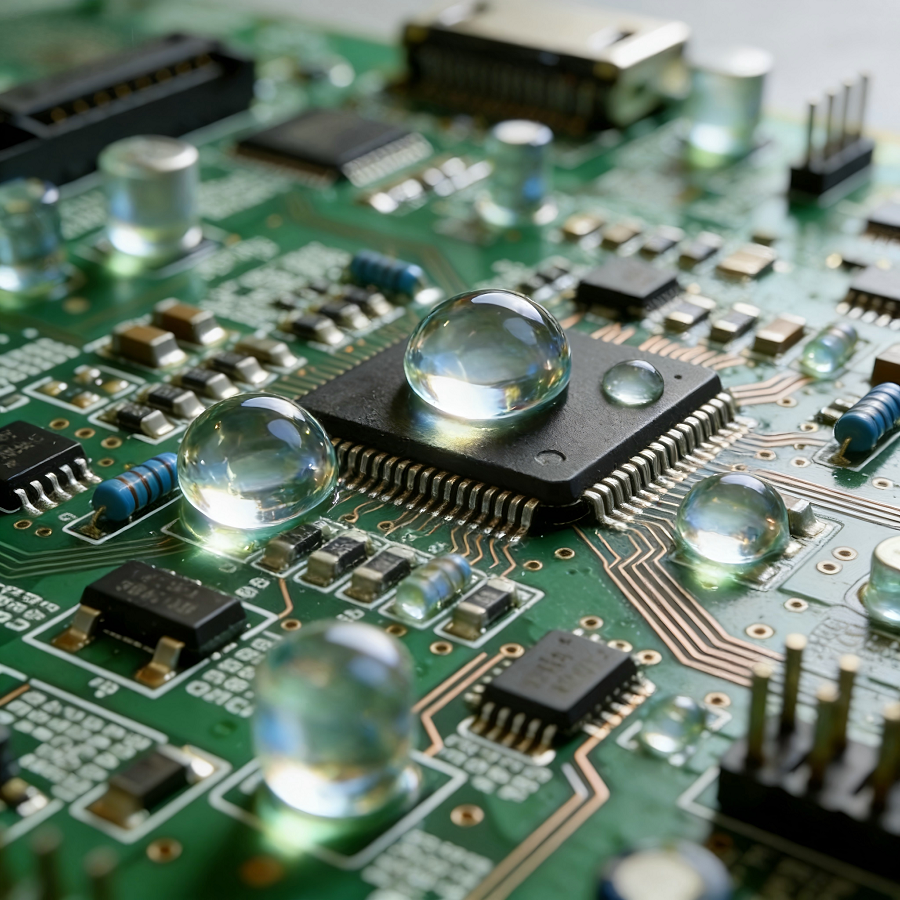

       （1）致密防护，滴水不漏：纳米粒子能有效填充基材表面的微孔和缝隙，形成物理屏障，显著优于传统树脂的防护效果。对水汽（防潮等级可达IPX5甚至更高）、盐雾、酸碱、溶剂、粉尘等具有极强的隔绝能力。

       （2）耐受极端，性能如一：特殊配方的纳米三防漆可在极宽的温度范围（如-55℃至150℃甚至更高）内保持优异的弹性和附着力，避免因冷热循环导致的涂层开裂、剥落。优异的耐UV老化性能，保障户外长期使用的可靠性。

       （3）化学惰性，稳定可靠：纳米涂层往往具有更佳的耐化学腐蚀性，能抵抗各种工业污染物、清洗剂的侵蚀，保护内部电路免受腐蚀失效。

2.  精密工艺之友：

      （1） 超薄均匀，无损性能：纳米技术可实现超薄涂层（几个微米级别）下的卓越防护。这不仅节省材料，更重要的是几乎不影响散热、不影响高频信号传输、不影响连接器导电性能，完美适配高密度、高频PCB设计。

      （2） 精准可控，提升良率：优异的流动性、流平性和润湿性，使得涂层能自动均匀覆盖，即使是BGA底部、细密引脚等传统工艺难以处理的区域也能完美保护。自动化喷涂（包括选择性喷涂）兼容性好，显著提高涂覆精度和一致性，降低人工误差，提升产品良率。

       （3）温和高效，兼容生产：低/室温快速固化技术，减少能耗，避免热损伤敏感元件，加速生产节拍。良好的工艺窗口，使其易于集成到现有SMT产线中，无需大规模改造。

三、行业赋能：从实验室到广阔天地

深圳市捷安纳米复合材料有限公司的纳米三防漆，因其卓越的综合性能，已成为众多高端和新兴领域的首选防护方案：

  （1） 5G与通信设备：高频PCB、基站AAU、光模块等对信号完整性、散热、防护要求极高，纳米三防漆的超薄、均匀防护是理想解决方案。

 （2） 物联网与传感器：大量部署在户外、工业现场的传感器节点，需要轻量化、耐候性强的防护，纳米涂层优势明显。

   （3）精密仪器与实验室设备：高价值设备需要可靠防护，同时不能影响其精密测量功能，纳米三防漆的超薄特性是关键。

   （4）海洋设备与水下仪器：长期承受高湿、高盐雾腐蚀，对防护涂层要求极端苛刻，纳米技术的防护能力在此大放异彩。

   （5）特种车辆与轨道交通：面临振动、温度变化、油污、化学品等多重挑战，需要高性能防护保障关键控制系统运行。

行动号召

环境适配与精密工艺不再是不可调和的矛盾。深圳市捷安纳米复合材料有限公司的纳米三防漆技术，通过材料科学的创新，为您提供了一把打开高可靠性、高效率制造之门的钥匙。告别防护失效的烦恼，拥抱纳米科技带来的工艺革命！立即联系我们的技术专家，为您的产品量身定制防护升级方案，让您的制造工艺领先一步，客户满意更胜一筹！
