随着电子产品应用场景愈发复杂，电路板的防水防潮、防腐蚀防护需求日益迫切。传统防护工艺存在成本高昂、操作复杂、维修困难等诸多痛点，难以适配高密度、小型化的电路板发展趋势。纳米超疏水涂层作为基于纳米技术的创新材料，凭借超薄隐形、性能卓越的特点，成为UV三防漆等传统工艺的理想替代方案，为电路板筑起一道坚固又隐蔽的防护屏障。

一、核心技术原理：微观结构造就超强防护

纳米超疏水涂层的防护奥秘，在于其独特的“荷叶效应”。涂层会在PCB表面形成一层厚度仅为1–3μm的透明保护膜，这层薄膜能显著降低电路板表面的能量。水滴落在涂层表面时无法渗透，会自然滚落，从而有效阻隔水分、凝露以及腐蚀性物质的侵害，实现全方位防护。

二、强大防护性能：多维度守护电路板安全

纳米超疏水涂层的防护能力覆盖电路板应用的多个核心需求场景，性能表现十分亮眼：

卓越防水防潮：涂层可达到IPX7防水等级，电路板能在1米水深浸泡30分钟而不影响功能。其纳米微结构还能有效抑制凝露生成，从根源上避免电路板短路故障。

超强耐腐蚀性：经过96小时中性盐雾测试后，涂层仍无腐蚀痕迹，远超传统三防漆48小时内出现腐蚀的表现，能适应工业、沿海等高腐蚀环境。

不影响核心功能：涂层超薄的特性不会干扰元器件的散热效率与信号传输，同时对连接器导电性完全无影响，保障设备稳定运行。

三、简单高效的操作方式：适配规模化生产

纳米超疏水涂层的施工工艺简便快捷，备受电子生产商青睐，大幅提升生产效率：

浸泡成膜，省时省力：将PCBA线路板直接浸泡在纳米涂层剂中，仅需3秒即可完成涂覆。

常温固化，无需等待：取出电路板后自然晾置3分钟即可表面干燥固化，无需高温烘烤或长时间静置，能无缝融入现有生产线。

工艺灵活，按需选择：除了浸泡式涂覆，还可根据需求采用刷涂式和喷涂式工艺。刷涂适用于局部区域防护，喷涂则能实现大面积均匀覆盖，精准控制涂层厚度，适配批量生产。

四、环保标准全面达标：助力可持续发展

纳米超疏水涂层具备零VOC的环保特性，符合RoHs、REACH、卤素检测等多项国际环保认证。该涂层不仅对人体无害，还能有效降低电子产品的返修率与报废率，减少资源浪费，为行业绿色可持续发展提供助力。

五、广泛应用场景：覆盖多领域电子设备

凭借优异的综合性能，纳米超疏水涂层已在多个行业的电路板防护中成功落地应用：

消费电子：为智能手表、TWS耳机、电动牙刷等产品的电路板提供防汗防潮保护，显著降低返修率。

汽车电子：守护车载控制单元、BMS电池管理系统等线路板，使其在高温高湿环境下稳定运行。

工业设备：为通信基站、工控主板、户外监控设备的电路板保驾护航，适应恶劣的户外与工业环境。

高端电子：应用于COF驱动板、精密连接器等微间距电路板，抑制电化学迁移，避免显示故障，延长产品寿命。

六、行业优势：重塑电路板防护新标准

纳米超疏水涂层为PCBA板提供全方位防护，具备多重显著优势：

性能领先：全面超越传统真空镀膜、派瑞林等工艺，防水、防腐、防潮能力更出色。

可维修性强：涂层不影响焊接操作，后续电路板维修时可轻松清除涂层，大幅降低维护成本。

降本增效：简化施工流程，缩短生产周期，同时减少产品故障与返修，为企业节省综合成本。

纳米超疏水涂层以其优越的防护性能、便捷环保的施工方式，正在成为电子行业电路板防护的新标准。无论是日常消费电子产品，还是严苛环境下的工业设备，这项技术都如同“隐形守护者”一般，为电路板的稳定运行与长久寿命保驾护航。

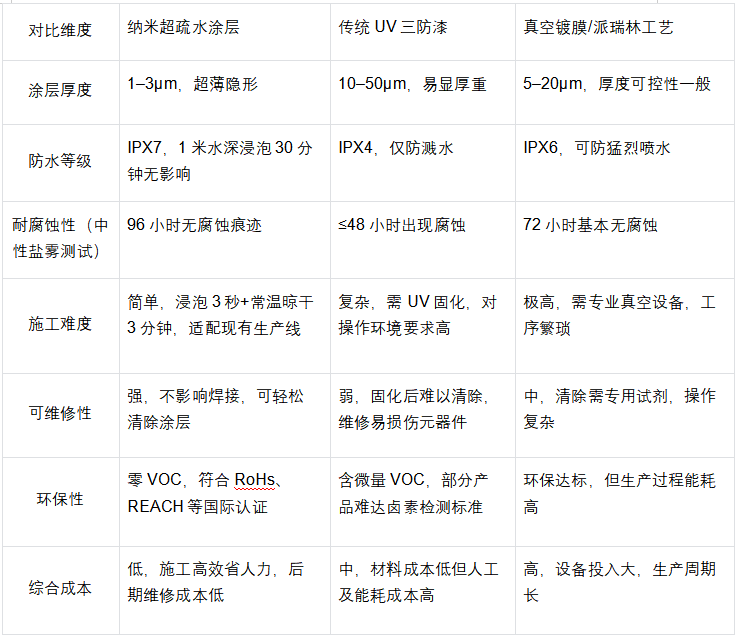

为更直观展现纳米超疏水涂层的优势，以下整理了其与传统防护工艺的核心参数对比表，方便快速厘清差异：

结合前文提及的核心应用领域，以下补充针对性工艺适配建议，助力企业精准选型，进一步发挥纳米超疏水涂层的防护价值：

七、分行业工艺适配指南

消费电子（智能手表、TWS耳机等）：优先选用浸泡式工艺，3秒快速涂覆可实现元器件无死角防护，且常温固化不损伤精密部件，适配小尺寸、高密度电路板的批量生产，同时满足产品轻薄隐形的外观需求。

汽车电子（车载控制单元、BMS系统等）：推荐喷涂式工艺，可精准控制涂层厚度在2–3μm，兼顾超强防水防腐性能与散热效率，适配汽车电子复杂的元器件布局，同时满足高温、振动等严苛工况需求。

工业设备（通信基站、户外监控等）：根据部件需求灵活组合工艺，整体电路板采用浸泡式全覆盖防护，局部接口、焊点可补充刷涂式工艺强化防护，抵御户外高湿、盐雾、粉尘等复杂环境侵蚀。

高端电子（COF驱动板、精密连接器等）：选用喷涂式工艺搭配高精度设备，精准控制涂层范围与厚度，避免涂层进入微间距接口影响导电性，同时抑制电化学迁移，保障高端电子设备的稳定运行。
