在电子产品向小型化、精密化、高可靠性发展的趋势下，PCBA板（印制电路板组件）作为电子设备的核心，面临着水潮、腐蚀、凝露等多重环境威胁。传统的真空镀膜、派瑞林等防护工艺，因成本高、工艺复杂、维修困难等弊端，难以满足现代电子产业的发展需求。扎根于深圳的深圳市捷安纳米复合材料有限公司，凭借自主研发的PCBA防水纳米涂层，突破传统工艺局限，为电路板与电子元器件提供高效、可靠的防护解决方案，成为深圳电路板防水领域的优质选择。

一、核心优势：卓越性能全面超越传统工艺

捷安纳米PCBA防水纳米涂层针对传统防护工艺的痛点，实现了多维度性能突破，尤其适用于高密度、高复杂度的精密线路板防护。

1. 超薄无形，不影响设备运行

涂层厚度仅1–3μm，远薄于派瑞林（2–25μm），且相较于真空镀膜，不会对元器件的散热和信号传输造成干扰。这种轻薄特性使其完美适配智能手表、TWS耳机等小型化电子设备的电路板防护需求。

2. IPX7级防水防凝露，杜绝短路风险

涂层达到IPX7防水等级，可在1米水深中浸泡30分钟而不影响电路板功能。通过独特的纳米微结构设计，涂层能有效防止水汽凝结，从根源上避免因凝露导致的PCBA板短路问题，这是传统三防漆难以企及的防护效果。

3. 超强耐腐蚀性，适应恶劣环境

经权威测试验证，涂层可通过96小时中性盐雾测试且无任何腐蚀痕迹。反观传统三防漆和部分镀膜工艺，在48小时盐雾测试内就会出现明显腐蚀，无法满足户外、沿海等高腐蚀环境下的设备防护需求。

4. 施工便捷高效，降低生产成本

无需真空环境或高温固化条件，仅需将PCBA板浸泡3秒，取出后常温晾置3分钟即可完成固化。相比传统工艺漫长的固化周期，生产效率实现质的飞跃，大幅降低企业的时间成本和设备投入成本。

5. 可维修性强，后期维护更省心

涂层不影响后续焊接与维修操作，可直接对电路板进行返修。而派瑞林涂层基本不可修复，真空镀膜的维修成本极高，捷安纳米涂层的这一优势，能显著降低电子设备的售后维护成本。

二、多领域验证：广泛适配电子产业防护需求

凭借出色的防护性能，捷安纳米PCBA防水纳米涂层已成功替代传统工艺，在多个行业的PCBA板防护中得到充分验证，成为各领域电子设备稳定运行的“防护盾”。

1. 消费电子：解决汗水水汽侵蚀难题

针对智能手表、TWS耳机、电动牙刷等产品的电路板易受汗水、水汽侵蚀的问题，涂层能形成致密防护层，有效降低产品返修率，提升终端产品的使用寿命和用户体验。

2. 汽车电子：应对高温高湿复杂工况

车载控制单元、BMS电池管理系统等线路板，在汽车运行过程中面临高温高湿的严苛环境。涂层可确保这些核心部件稳定运行，避免因凝露或水汽侵入导致的故障，保障汽车电子系统的可靠性。

3. 工业设备：守护恶劣环境下的设备运行

通信基站、工控主板、户外监控设备等长期处于户外或复杂工业环境中，涂层可抵御灰尘、水汽、腐蚀气体的侵蚀，实现设备的长期可靠防护，减少因电路板故障导致的停机损失。

4. 显示与高端电子：抑制电化学迁移

针对COF驱动板、精密连接器等微间距电路板，涂层能有效抑制电化学迁移现象，避免显示故障，大幅提升高端电子设备的产品寿命，助力显示产业的高质量发展。

三、便捷工艺：适配大规模生产需求

捷安纳米PCBA防水纳米涂层不仅性能卓越，其施工工艺还高度适配现代化大规模生产节奏，为企业降本增效提供有力支撑。

1. 极简操作流程，无需专业设备

施工无需复杂的真空设备或高温固化装置，仅需将PCBA线路板直接浸泡于纳米防水液中3秒，取出后常温晾置3分钟即可完成表面干燥和涂层固化，相较于传统三防漆24小时以上的固化时间，效率提升数十倍。

2. 维修便捷，降低维护成本

涂层可轻松清除，当电路板需要维修或更换元器件时，无需对整个防护层进行破坏性处理，大幅缩短维修周期，降低企业的维护成本。

3. 高效量产，缩短生产周期

快速施工的特性完美契合大规模生产线的需求，能够有效缩短产品的整体生产周期，帮助企业提高产能，更快响应市场需求。

四、性能对比：彰显替代传统工艺的绝对优势

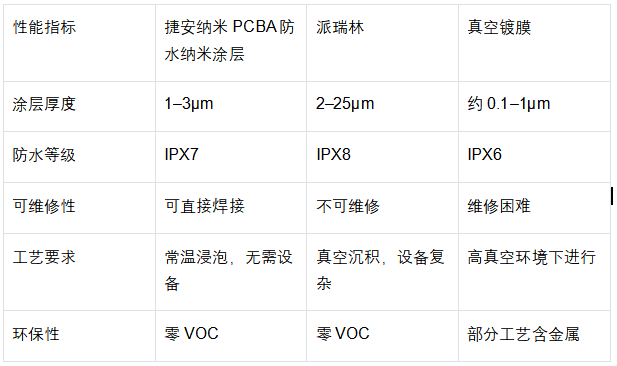

与传统的真空镀膜、派瑞林工艺相比，捷安纳米PCBA防水纳米涂层在各项核心指标上均展现出明显优势，具体对比如下：

五、结语：深圳电路板防水的优选方案

作为深圳本土的优质电路板防水厂家，捷安纳米凭借技术创新与工艺优化，打造出的PCBA防水纳米涂层，不仅在性能上全面领先传统防护工艺，更兼具施工简便、可维修、环保等多重优势。

在电子设备日益追求小型化、高可靠性的当下，捷安纳米的PCBA防水纳米涂层已成为线路板高性能防护的新标准，为消费电子、汽车电子、工业设备等多个领域提供了高效可靠的防护解决方案。选择捷安纳米，就是选择为电子设备的稳定运行筑牢坚实的“防护屏障”。
