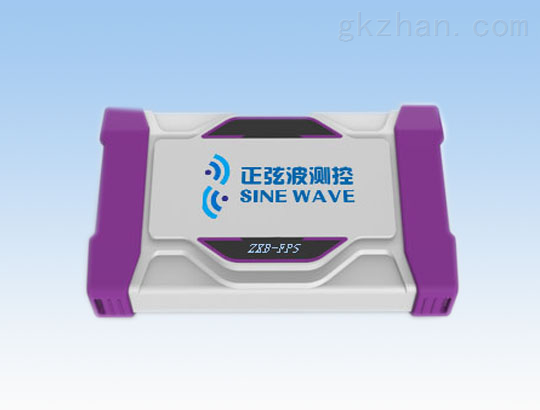

便携式信号源 ZXB—PFS系列
发布时间:2022-04-25阅读:94

产品简介

产品特性u输出频率20GHzu40dB功率动态功率输出u连续波、脉冲输出u低相位噪声选件u支持网口、和WIFI控制u小体积

详细介绍

  • 产品特性

    输出频率20GHz

    40dB功率动态功率输出

    连续波、脉冲输出

    低相位噪声选件

    支持网口、和WIFI控制

    小体积,方便外场携带

    内置电池4~6小时续航

    输出频率范围

    ZXB-PFS-06

    10MHz~6GHz

    ZXB-PFS-10

    10MHz~10GHz

    ZXB-PFS-20

    10MHz~20GHz

    ZXB-PFS-10L

    80MHz~10GHz

    ZXB-PFS-20L

    80MHz~20GHz

    频率步进(Hz

    ZXB-PFS-06

    3

    ZXB-PFS-10

    ZXB-PFS-20

    ZXB-PFS-10L

    0.001

    ZXB-PFS-20L

    频率切换时间(uS

    200

    输出功率范围

    ZXB-PFS-06

    -25dBm~+15dBm

    ZXB-PFS-10

    -25dBm~+13dBm

    ZXB-PFS-20

    ZXB-PFS-10L

    ZXB-PFS-20L

    功率步进(dB

    0.1

    输出功率稳定度(dB

    ZXB-PFS-06

    ±0.50~+40℃);

    ±1.50~+40℃);

    ZXB-PFS-10

    ZXB-PFS-20

    ZXB-PFS-10L

    ±1.50~+40℃);

    ZXB-PFS-20L

    输出功率准确度(dB

    ZXB-PFS-06

    ±1.5(<0dBm

    ±0.50~10dBm

    ±1.5(>10dBm

    ZXB-PFS-10

    ZXB-PFS-20

    ZXB-PFS-10L

    ±2.5(<-20dBm

    ±2.0(≥-20dBm

    ZXB-PFS-20L

    频率温度稳定度

    ±0.3ppm(可同步外参考)

    频率准确度

    ZXB-PFS-06

    ±2.5ppm(可同步外参考)

    ZXB-PFS-10

    ZXB-PFS-20

    ZXB-PFS-10L

    ±0.3ppm(可同步外参考)

    ZXB-PFS-20L

    杂散(dBc

    -70(典型值)-60()

    谐波(dBc

    ZXB-PFS-06

    10MHz ~ 3GHz :  -30

    3GHz ~ 20GHz :  -40

    ZXB-PFS-10

    ZXB-PFS-20

    ZXB-PFS-10L

    0.2GHz:  ≤-7

    0.2GHz ~ 12GHz:  ≤-30

    12GHz ~ 20GHz:  ≤-20

    ZXB-PFS-20L

    脉冲调制

    调制深度 ★★

    60dBc

    脉冲调制宽度(ALCOFF

    100ns~10ms

    脉冲周期(ALCOFF

    500ns~10ms

    上升沿 下降沿

    30nS/50nS

    备注:

    ★ 相关指标在输出功率0dBm,环境温度+25℃,条件下测试

    ★★相关指标在输出功率10dBm,环境温度+25℃,条件下测试

    运行环境及外形封装

    供电

    AC220VDC12.6V电源适配器

    电池工作时间

    4~6小时(标准模块);

    2~4小时(低相位噪声选件)

    接口要求

    射频接口:SMA-KFD;电源接口:DC-005 5.5×2.1mm

    控制方式

    网口、USBWIFI

    工作/储存温度(℃)

    0~+40/-20~+55

    外形尺寸

    230 mm×140 mm×50mm

    产品订货信息:

    产品信号

    产品信息

    ZXB-PFS-06

    频率输出范围:10MHz~6GHz

    ZXB-PFS-10

    频率输出范围:10MHz~10GHz

    ZXB-PFS-20

    频率输出范围:10MHz~20GHz

    ZXB-PFS-10L

    频率输出范围:80MHz~10GHz,低相位噪声模式

    ZXB-PFS-20L

    频率输出范围:80MHz~20GHz,低相位噪声模式
