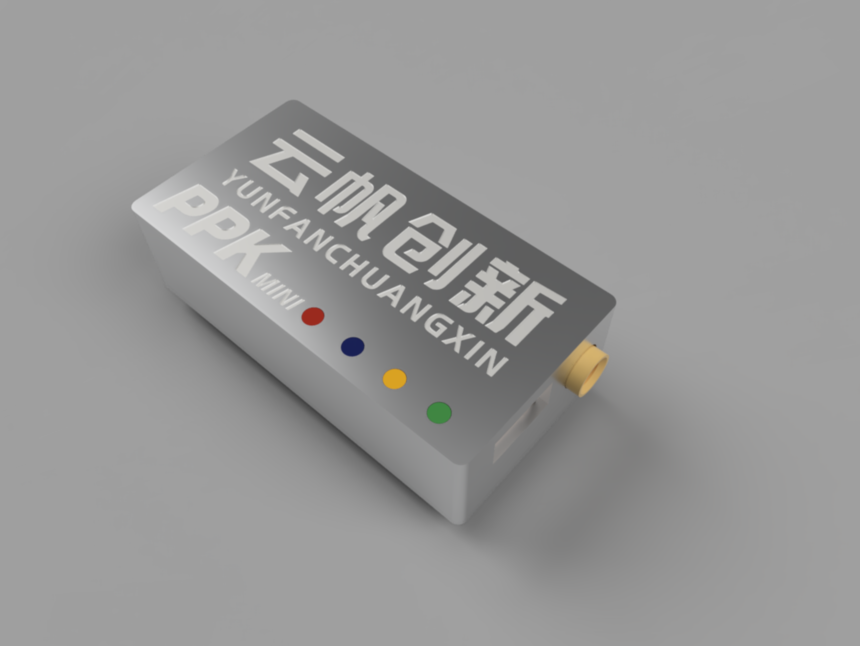

云帆 Gama PPK MINI
云帆 Gama PPK 系列是杭州美霖科技有限公司对航空应用专门设计的一款超小体积、低功耗、高性能GNSS 接收机。云帆 Gama PPK 系列设计精巧,轻便易携。采用高精度 GNSS OEM 板卡,测量数据具有最高等级的质量保证。
云帆 Gama PPK 系列内置高性能低功耗微控制器,可以实现高达 10Hz 的数据采样率。支持多个并行接收通道,可以最大限度地跟踪和观测所有可见 GNSS 卫星信号, 包括中国北斗信号、美国 GPS 信号、俄罗斯 GLONASS 信号,以及美国 WAAS 等 SBAS 信号。
为什么要加装PPK后差分?
加装 PPK后差分模块实现精准POS 由原来的米级精确到厘米级!减免像控80%以上。
PPK后差分,不需要通讯链路,采用前算后算的组合方式,可以更好的提供固定率,比需要通讯的RTK效率更好,是无人机高精度方案的最佳选择。
轻巧型航空 GNSS 定位接收机!
免基站线上数据处理!
减免外业像控点 80%以上!
减少人力物力时间投入,提高生产力!
增强外业人员安全。减少企业风险!
四:数据处理
云帆GAMA PPK模块为了更好的方便用户,提供了免基站云平台结算,采用B/S结构,一键上传数据进行结算,同时还提供传统的基站模式供用户选择。不管你是传统的测量用户,还是新兴的高精度需求用户,都可以满足您的要求!
A:免基站模式云平台
付费解算:航拍完成后直接导出PPK内存卡数据,上传到我们的服务器。我们的后台会根据您的上传数据,获取使用千寻最近的基站,进行数据解算。几分钟后便可下载解算完成的高精度POS数据及相机的触发位置。
注意:此方式仅限中国大陆地区可使用。
免费解算: 航拍完成24小后通过下载精密星历,及卫星轨道参数,结合PPP采集数据,解算出高精度POS。
注意:此方式的精度跟很多因素有关。
B:传统基站模式
起飞之前架设静态基站,取基站控制点数据,并转换为rinex数据,同时记录基站的准确位置。航拍完成后直接导出PPK内存卡数据与基站的静态数据。一起导入我们提供的解算软件进行解算,得出高精度POS数据。
产品规格
物理参数 | 尺寸 | 42.44*21.71*11.8 mm |
重量 | 18g | |
操作温度 | -30 ~+75 | |
GNSS | 信号 | GPS/QZSS L1 GLONASS G1 Beidou B1 Galileo E1 SBAS |
通道 | 72 | |
更新速率 | 10Hz/5hz | |
电气参数 | 输入电压 | 5V,8V-36V |
天线电压 | 5V | |
平均电流 | 25mA | |
数据 | 存贮空间 | 16GB |
数据格式 | Rinex | |
接口 | 天线接口 | Mcx |
接口 | 事件,TF 卡 | |
灯 | 电源,卫星,数据,触发 | |
Positioning | 水平精度 | 2cm+1ppm |
垂直精度 | 4cm+1ppm |
