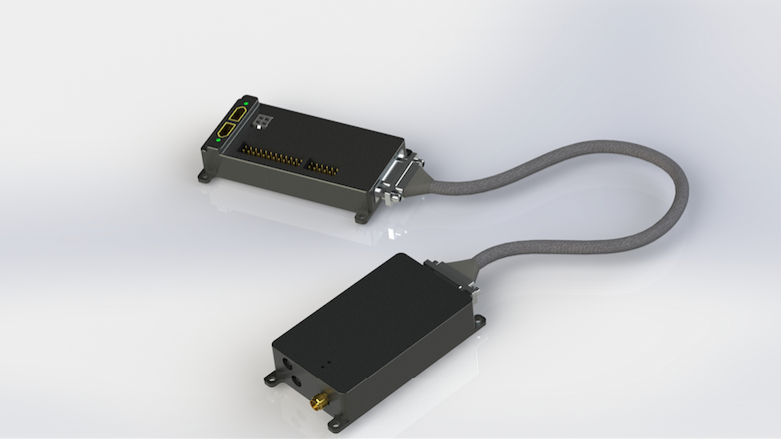

RF-FC自动驾驶仪
RF-FC是尚翼科技(北京)有限公司研发生产的专业级、全功能的自动驾驶仪产品,采用高精度的MENS惯性传感器和高性能的处理器,测量精度高,搭配实时差分GPS系统可实现厘米级定位精度。飞控电路设计简单可靠,飞控盒采用铝合金外壳和航空专用连接器,可靠性高,是专业级中小型无人机的理想选择。
性能特点
厘米级的高度和位置精度,支持固定和移动平台的滑跑起降,支持撞网、空中挂索等多种精确回收方式;
集成了高精度IMU组合模块、高精度动静压传感器、高精度GPS模块以及磁传感器,姿态误差小于0.8°;
采用高性能GPS/AHRS算法,无GPS信号时可自动切换为AHRS模式;
全部传感器在-40℃~85℃范围内都进行了温度补偿;
可满足各种不同定制需求,包括接口、存储、精度等级,飞控需求等方面;
支持Futaba SBUS通信接口,连接接收机方便快捷;
n配套专业测绘级导航事后处理软件。
应用领域
可用于无人飞行器、航空测绘、飞行记录仪、光电探测稳定等;
可用于智能无人车辆、城市测绘、高速铁路轨检、陆基定位定向、车载卫星通讯等。
详细性能数据
航向 |
|
测量范围 |
±180° |
测量精度 |
<0.5°(1σ) |
分辨率 |
<0.02 |
姿态 |
|
测量范围 |
滚转±180°,俯仰±90° |
测量精度 |
<0.1° |
分辨率 |
<0.02° |
3轴角速度 |
|
测量范围 |
±400°/sec |
偏移不稳定性 |
<10°/hr |
分辨率 |
<0.02°/sec |
非线性率 |
<0.1%FS |
角度随机漂移 |
<0.75°/√hr |
带宽 |
5~50Hz |
3轴加速度 |
|
测量范围 |
±8g |
偏移不稳定性 |
<0.05mg |
分辨率 |
<0.5mg |
非线性率 |
<0.1%FS |
速度随机漂移 |
<0.75°/√hr |
带宽 |
5~50Hz |
磁航向 |
|
测量范围 |
±4Gauss |
偏移稳定性 |
<20mGauss |
分辨率 |
<5mGauss |
噪声密度 |
<100uGauss/√Hz |
带宽 |
5~50Hz |
电气特性 |
|
供电电压 |
7~28V |
功耗 |
<2w |
物理特性 |
|
外形尺寸 |
87x44.5x18mm |
重量 |
<50g |
环境特性 |
|
储存温度 |
-55~105℃ |
使用温度 |
-40~85℃ |
