产品概述

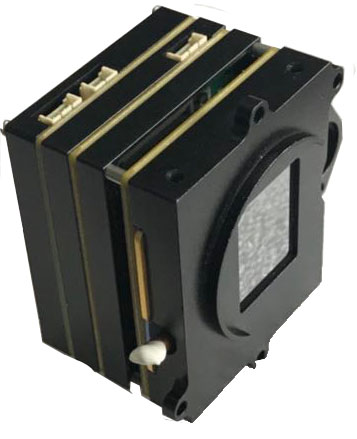

ULIS-1024非制冷红外机芯组件是基于ULIS研发的XGA(1024*768)面阵非制冷红外焦平面探测器而开发的一款高清红外成像机芯组件。由于XGA面阵的阵列规模是VGA面阵的2.4倍，可使成像视场大幅增加，从而提高对目标的探测范围。同事该产品具有极高的探测灵敏度和空间分辨能力，可满足各种大视场成像、大范围搜索和跟踪等红外成像系统的使用要求。无论在白天、夜晚或则恶劣环境条件下（烟、粉尘、雾霾）下，ULIS-1024非制冷红外机芯组件均可提供清晰的红外图像。
产品特点
基于ULIS的非制冷红外焦平面探测器
分辨率：1024*768，像元尺寸：17um
高灵敏度：NETD<50mk
专业的图像处理算法：非均匀性效正、数字降噪、数字细节增强
多种通信接口可选：RS-232、RS-422、UART（3.3V）
支持多种数字视频输出：LVCMOS、LVDS、分量
重量：
ULIS-1024机芯是成像的核心组件，
产品特点：
l 尺寸小：40mmx47mmx35mm
l 功耗低：<2.5w
l 重量轻：≤100g
l 开机快：小于2秒稳定图像输出时间
l 有挡片设计
产品尺寸：
技术参数
|
探测器特性 |
|
|
探测器类型 |
非晶体硅非制冷焦平面 |
|
波长范围 |
8-14um |
|
像元分辨率 |
1024*768 |
|
像元间距 |
17umx17um |
|
帧频 |
PAL:25Hz/NTSC:30Hz， |
|
噪声等效温差 |
50mK (F/1,300K,30Hz) |
|
成像特性 |
|
|
调色板及显示极性 |
支持8种伪彩，白热/黑热 |
|
数字视频输出 |
14-bit（原始数据）/8-bit（BT656） |
|
视频格式/输出场频 |
PAL:25Hz/NTSC:30Hz |
|
背景校正 |
有 |
|
十字叉显示 |
开/关 |
|
十字叉位置 |
可调 |
|
图像增益 |
可调 |
|
图像亮度 |
可调 |
|
图像增强 |
可调 |
|
图像翻转 |
垂直/水平 |
|
系统参数复位 |
有 |
|
电子放大 |
2倍/4倍 |
|
系统特性 |
|
|
成像稳定时间 |
<2秒 |
|
快门 |
使用无挡片校正技术 |
|
通讯接口 |
RS232串行总线，rs |
|
工作电压 |
DC 5-15V |
|
保护功能 |
反接 |
|
整机功耗 |
≤2.5W |
|
镜头(可选配) |
4mm/9mm/13mm/19mm/25mm/45mm等 |
|
物理特性 |
|
|
主机尺寸 |
40mm x47mm x35mm(不含镜头) |
|
主机重量 |
≤100g(不含镜头) |
|
环境参数 |
|
|
工作温度 |
-20℃~ +50℃（可扩展到-40℃~ +65℃） |
|
储存温度 |
-45℃~ +85℃ |
