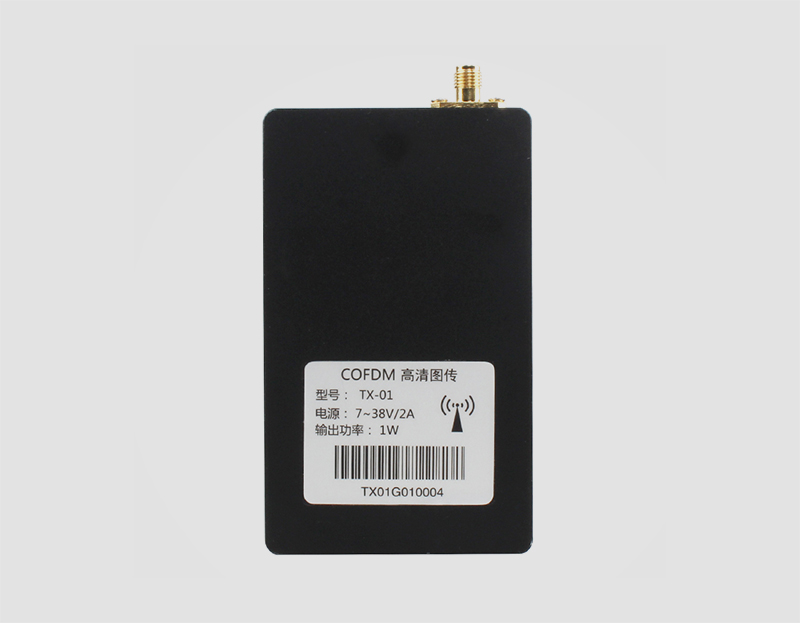

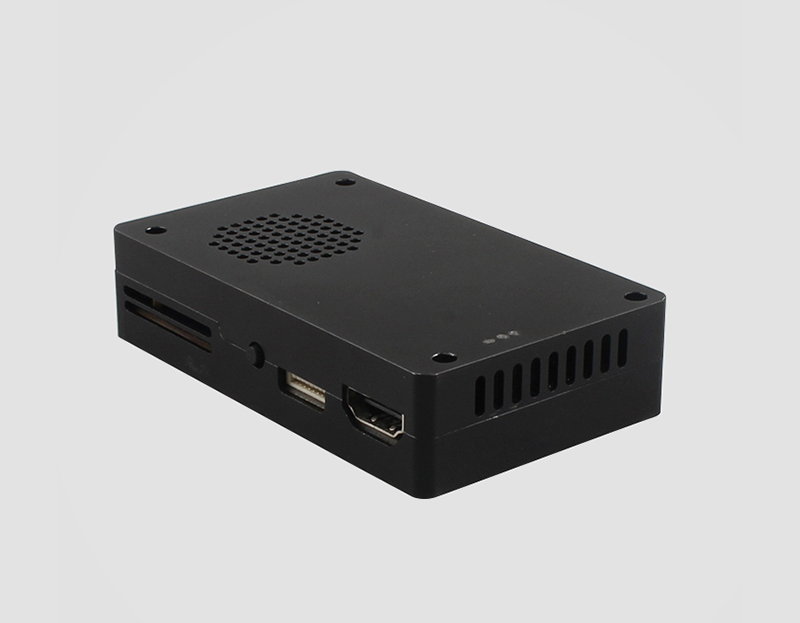

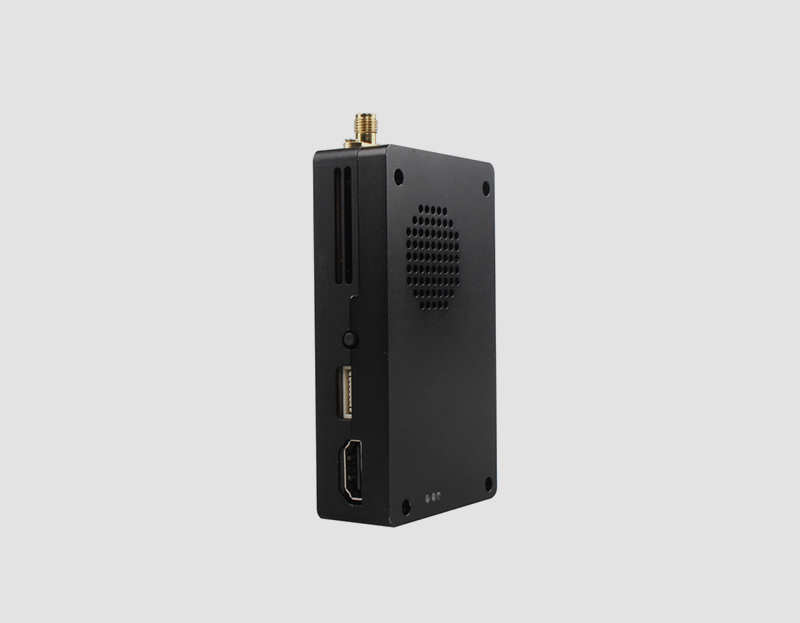

Transmitter Specifications(ZY-TX000-V-X)H.265发射机说明书 |
|||||
Encoding 编码 |
H.265,MPEG-2 | ||||
Frequency Bands 频段 |
170 MHz~1400MHz(adjustable frequency arvailable on request) 170 MHz〜1400MHz(可根据要求提供可调频率) |
||||
Modulation Format 调制格式 |
COFDM | ||||
Output Power 输出功率 |
根据距离要求调制匹配功率 | ||||
Channel Band Width 信道带宽 |
1MHz /2MHz /3MHz/4MHz /5MHz /6MHz/7MHz /8MHz | ||||
Subcode carriermodulation 子码载波调制方式 |
QPSK,16QAM,64QAM | ||||
Error Code Rate 错误码率 |
1/2;2/3;3/4;5/6;7/8 | ||||
Guard Interval 保护间隔 |
1/32,1/16,1/8,1/4 | ||||
Video Code stream 视频码流 |
2Mbps~22Mbps | ||||
Sytem latency 系统延时 |
180ms | ||||
Transmission Range 传输距离 Use-Pattern 应用场景 |
Visual range 可视范围 Airborne use 机载使用 maritime application海事应用 urban Application城市应用 suburban Application郊区应用 |
||||
Compression Format 压缩格式 |
H.265/MPEG-2 | ||||
Date Input 数据输入 |
UART(115200bit/s) | ||||
Video Input 视频输入 |
Digital HDMI, simulation CVBS vidoe&audio | ||||
Audio Input 音频输入 |
Stereo,Left& right channels | ||||
Image Definition 图像格式 |
1080P/I(1920*1080)compatatitble 720P/I,576P/I,480P/I,SD( frame rate@ 25fram/S) | ||||
Video Input Interface 图像输入接口 |
4P 1.25Ribbon cable interface, HDMI standard interface | ||||
Input Voltage Range 输入电压范围 |
8V~40VDC | ||||
Working Temprature 工作温度 |
-20~+65℃ | ||||
Storage 存储温度 |
-40~+70℃ | ||||
Dimension 尺寸 |
93mm×56mm×23mm(L×W×H) | ||||
Weight base unit 重量 |
80g (With the fan) 含天线138g |
