DJI大疆禅思 zenmuse-XT 热成像相机 火灾救援 线路监测巡检 森林防火

DJI大疆禅思 zenmuse-XT 热成像相机 火灾救援 线路监测巡检 森林防火
  • 面议 扫码手机看
  • 品牌:大疆
  • 最小起订:1
  • 供货总量:10
  • 发货期限:7 天内发货
  • 有效期至:长期有效
  • 更新时间:2017-09-01 10:57
  • 立即询价

    加入收藏

    无人机网客服咨询  无人机网客服咨询

普通商家

  • 北京未来智能科技有限公司

  • 经营模式:新机制造商 配件制造商 新机经销商 配件经销商
  • 地区:北京海淀区
  • 电话:400-003-8030
  • 进入店铺

    联系方式

热门推荐

产品详情

技术参数

产品图片

开启超越视觉的洞察力

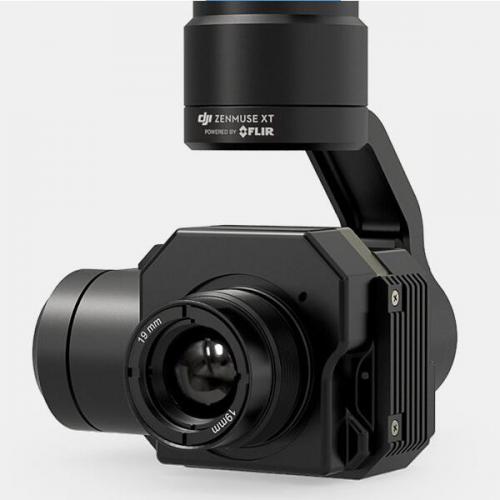

禅思XT集成先进的DJI云台和FLIR高灵敏度热成像相机,突破光线和空间的局限,可随时随地捕捉清晰、精准的热图像。结合DJI飞行平台和FLIR长达50年的热成像设备制造经验,禅思XT热成像相机赋予视觉全新的维度,让你能快速搜索大面积区域,或近距离检测难以攀爬的设备。工作变得更加高效、轻松和安全。


卓越的成像质量

禅思XT搭载FLIR热成像相机,配备多款镜头,提供640 x 512和336 x 256两种分辨率,以适应广泛的行业。小于50mK的高灵敏度使其能用于小体积、远距离和温差较小的场景,在搜索、检测等任务中迅速识别目标。热成像相机配合DJI定制云台,为你提供稳定、流畅的画面和360°无遮挡视角。

热成像系统类型

非制冷氧化钒(VOx)微测辐射热计

FPA / 数字视频显示格式

640 × 512

336 × 256

像元间距

17 μm

全帧频

30 Hz (NTSC)
25 Hz (PAL)

可出口帧频

<9Hz(美国出口限制)*

<9Hz(美国出口限制)*

灵敏度 (NEdT)

<50 mK at f/1.0

照片格式

JPEG (8 bit) / TIFF (14 bit)

视频格式

MP4

数字变焦

2x, 4x, 8x

2x, 4x

可选镜头

7.5mm, 9mm, 13mm, 19mm

6.8mm, 9mm, 13mm, 19mm

*请参考出口限制页面,了解禅思XT热成像相机在您所处区域的销售细则。


标准版

快速呈现温差

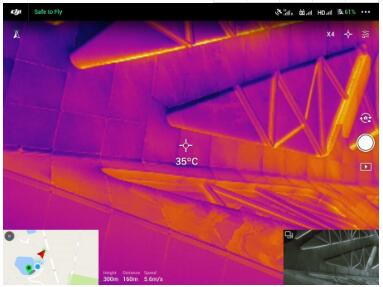

禅思XT标准版能迅速探测场景中的温度差并实时生成热图像,同时测量和显示画面中心点的温度值。用户能通过画面温差迅速识别搜索目标。

适用于:紧急救援





高级测温版

捕捉详细温度数据

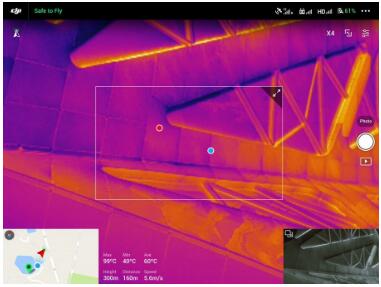

点击图像任意一点,即可获取该点的精确温度值;或框选任意区域,获取该区域的温度平均值以及最高、最低温度值。

适用于:巡检



先进的图像处理

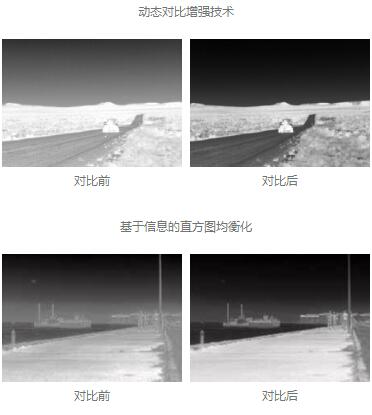

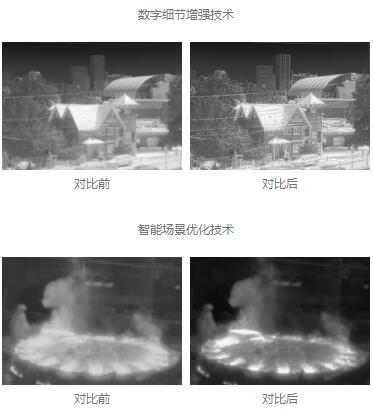

图像处理对于热成像至关重要。热成像原始图像动态超过了肉眼可分辨的范围,如果处理不当,目标体积过小或与背景温差不大时无法在图像中呈现。禅思XT热成像相机采用一系列FLIR专有技术,能体现细微的温差,让目标一目了然。 数字细节增强技术(DDE - Digital Detail Enhancement™)提高图像及轮廓的清晰度; 动态对比增强技术(Active Contrast Enhancement™)动态调节相关场景温度的对比度;智能场景优化技术(Smart Scene Optimization™)增强双模式场景中的极限值;基于信息的直方图均衡化(Information Based HEQ™),针对场景中最重要的信息,自动调节自动增益控制(AGC)功能。



无缝适配

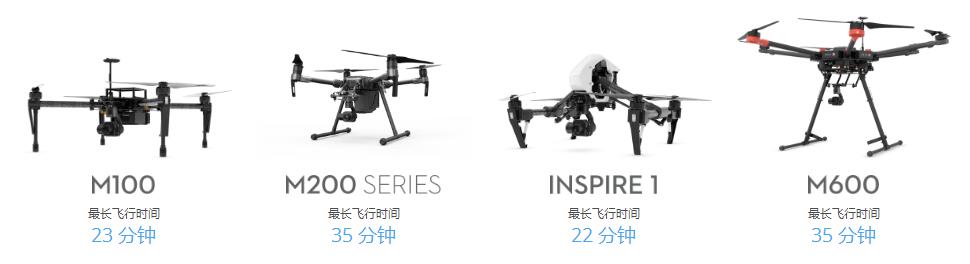

禅思XT热成像相机可直接安装至经纬M100M200系列*M600”Inspire 1的相机借口,无需任何调试即可马上起飞,让你迅速投入工作。得益于远距离高清图传、多种智能飞行模式及支持DJI SDK等特性,禅思XT将大幅提升任务执行效率。

旧款禅思XT热成像相机或需升级后才能与经纬M200系列适配。查阅此文档了解您的禅思XT相机是否需要升级以适配经纬M200系列产品。[文档链接]无人机型号、载重和飞行条件不同时,实际飞行时间将有所不同。您可点击相应无人机产品页面了解具体飞行时间。


不同用途的定制应用

DJI XT Pro

热成像,轻而易举

通过DJI XT Pro iOS应用程序,可更方便地控制禅思XT热成像相机。基于消防员及行业巡检员作业中的实际需求,XT Pro app的设计更加精简,在重要任务中操控禅思XT热成像相机变得更加简易直观。实时高清图传全屏精准测温快速进入调色、等温线及其他设置

适配机型

经纬M100,经纬M200,经纬M600,经纬M600 Pro”Inspire 1

应用场景

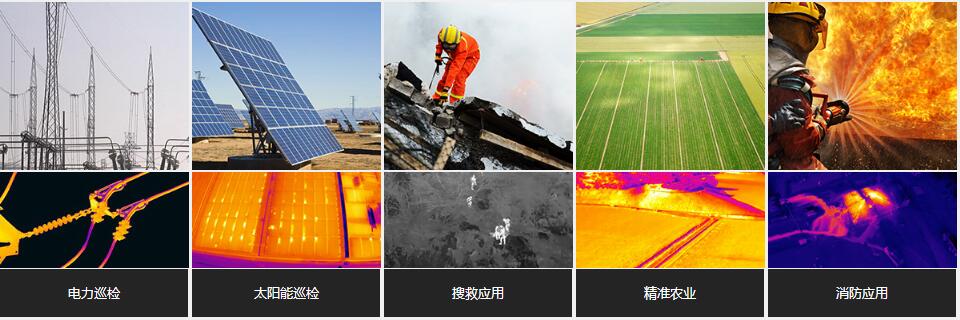

火情侦查、电力巡检、搜索救援、太阳能电池板巡检、建筑及房屋巡检。

先进的图像处理

图像处理对于热成像至关重要。热成像原始图像动态超过了肉眼可分辨的范围,如果处理不当,目标体积过小或与背景温差不大时无法在图像中呈现。禅思XT热成像相机采用一系列FLIR专有技术,能体现细微的温差,让目标一目了然。 数字细节增强技术(DDE - Digital Detail Enhancement™)提高图像及轮廓的清晰度; 动态对比增强技术(Active Contrast Enhancement™)动态调节相关场景温度的对比度;智能场景优化技术(Smart Scene Optimization™)增强双模式场景中的极限值;基于信息的直方图均衡化(Information Based HEQ™),针对场景中最重要的信息,自动调节自动增益控制(AGC)功能。



技术参数

总体参数

产品名称 Zenmuse XT
尺寸 103 mm x 74 mm x 102 mm
重量 270 g

相机

热成像器 非制冷氧化钒(VOx)微测热辐射计
FPA / 数字视频显示格式
  • 640 × 512
  • 336 × 256
模拟视频显示格式 720 x 480 (NTSC) ; 720 x 576 (PAL)
像元间距 17 μm
波长范围 7.5 - 13.5 μm
全帧频
  • 640 × 512:30 Hz (NTSC) 25 Hz (PAL)
  • 336 × 256:30 Hz (NTSC) 25 Hz (PAL)
可出口帧频 7.5 Hz NTSC; 8.3 Hz PAL
灵敏度 (NEdT) <50 mK @ f/1.0
场景范围(高增益)
  • 640 × 512:-25°C至 135°C
  • 336 × 256:-25°C 至 100°C
场景范围(低增益) -40°C 至 550°C
点测温 中心 4×4 温度测量
存储 Micro SD 卡
照片格式 JPEG, TIFF
视频格式 MP4

环境参数

工作环境温度 -10℃ 至 40 ℃
非工作温度范围 -30℃ 至 70 ℃
热冲击 5 ℃/min
湿度 5% 至 95%

云台参数

角度抖动量 ±0.03°
安装方式 可拆式
可控转动范围 俯仰:+35° 至 -90°; 平移:±320°; 横滚:±15°
结构设计范围 俯仰:+45° 至 -135° 平移:±320° 横滚:±45°
最大控制转速 120°/s

图像处理和显示控制

NTSC/PAL制式切换
图像优化
数字图像增强
极性控制(黑热/白热)
彩色和单色调色板 (LUT)
数字变焦 2x, 4x, 8x / 2x, 4x

镜头参数

镜头参数 6.8 mm 7.5 mm 9 mm 13 mm 19 mm
17μ 640×512 FoV
iFoV
/ f/1.4
90° x 69°
2.267 mr
f/1.4
69° x 56°
1.889 mr
f/1.25
45° x 37°
1.308 mr
f/1.25
32° x 26°
0.895 mr
17μ 336×256 FoV
iFoV
f/1.4
49.1° x 37.4°
2.519 mr
/ f/1.25
35° x 27°
1.889 mr
f/1.25
25° x 19°
1.308 mr
f/1.25
17° x 13°
0.895 mr
最小焦距 2.3 cm 2.5 cm 3.2 cm 7.6 cm 15.3 cm
超焦距 1.2 m 1.2 m 2.1 m 4.4 m 9.5 m
超焦距景深 0.6 m 0.6 m 1.1 m 2.2 m 4.8 m
