蝠 / BAT

全新一代智能化飞控系统

NEW GENERATION FLIGHT CONTROLLER SYSTEM

Bat是一款专业的多旋翼飞行控制系统。该飞控系统集成高精度的陀螺仪、加速度计、电子罗盘、气压传感器、和精准的GPS模块,在高速的CPU控制下能轻松实现稳定的姿态和精确的GPS位置锁定以及室内超声波位置锁定。可扩展连接OSD。


功能:

        •  姿态增稳模式

        •  GPS定点悬停模式

        •  室内悬停模式

        •  自动返航以及失控返航

        •  无头模式

        •  环绕信息点飞行模式

        •  低电压自动降落



特性:

        •  适用六种常用多旋翼类型

        •  高性能超声波定高及视觉定位技术

        •  支持GCS地面站

        •  用户自行调参软件

        •  支持PWM、PPM及S-BUS接收机

        •  电源管理模块

        •  内置减震设计

        •  精准定位悬停

        •  高精度姿态控制

        •  安全的电机锁定和解锁设置

        •  多种飞行模式/智能切换

        •  支持qOSD扩展


 系统组成:

标准模块

功能简介

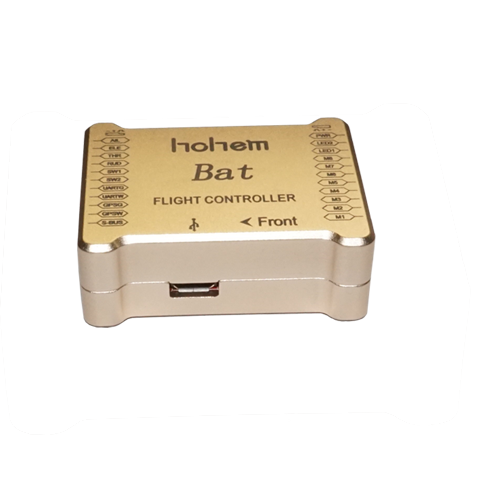

Bat飞行控制盒



      Bat飞行控制盒连接电调, 接收机和其他设备。姿态传感器包括3轴加速度传感器、3轴陀螺和气压传感器,可实现姿态增稳,高度锁定和位置控制。

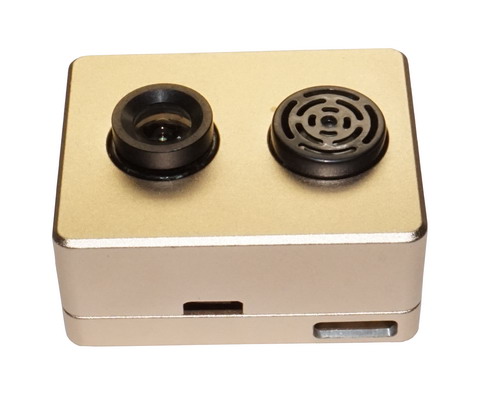

视觉定位模块





     视觉定位模块由光流传感器及超声波传感器组成,能够精准检测飞行器的二维移动速度及实现精准的高度定位。

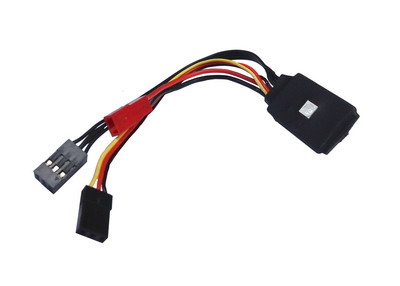

多功能电源模块



      稳定的 5V UBEC 电源模块是专门为Bat飞控设计的。它为整个控制系统提供稳定的电源,同时也是系统的状态指示设备,模块集成高亮度多色LED,即使白天也能明确地指示飞行状态。






GPS指南针模块







   GPS模块是实现高精度定点定高悬停的必要设备,系统连接了 GPS模块之后方可实现定点悬停、失控返航等自动驾驶功能。






技术指标:

        •  工作电压:UBEC输入7.4V-25.2V;输出5V;

        •  标准待机电流:约175MA (标准LED);

        •  重量:约60g;

        •  温度环境:-30℃ 到 70℃;

        •  外形尺寸:控制盒50.0mm*39.5mm*18.5mm;视觉定位模块:50mm*35mm*25mm

        •  GPS 半径=54mm



产品组件:

            ①BAT飞行控制盒*1,

            ②视觉定位系统模块*1

            ③GPS指南针模块*1,

            ④多功能电源模块(UBEC)*1,

            ⑤GPS支撑杆*1,

            ⑥GPS 3M贴*2,

            ⑦专用减震贴*8

            ⑧RC接收机连接线*6。
