油气田反无人机主动防御方案

2019-07-26 07:05 性质:转载 作者:九零后大叔 来源:西安雷擎电子科技有限公司
免责声明:无人机网(www.youuav.com)尊重合法版权,反对侵权盗版。(凡是我网所转载之文章,文中所有文字内容和图片视频之知识产权均系原作者和机构所有。文章内容观点,与本网无关。如有需要删除,敬请来电商榷!)
基于导航诱骗系统的油气田反无人机主动防御方案根据防御面积500亩,那么该防护区域直径在0.6km左右。可采用压制式固定干扰站或者导航诱骗...

基于导航诱骗系统的油气田反无人机主动防御方案

  根据防御面积500亩,那么该防护区域直径在0.6km左右。可采用压制式固定干扰站或者导航诱骗固定防护站的建设方案。

  一、 基于导航诱骗固定防护设备的布设方案

  导航诱骗防护设备以其功率小,适应性好,配合不同的欺骗策略,可对目标无人机实现禁飞、区域禁止、定向驱离、定点捕获等功能的原因,已经成为低慢小无人机防控的标准手段之一。

  按照500亩防御面积的实际需求,仅仅需要在防护中心布设一台无人机导航诱骗设备,结合特定的欺骗策略,采用全向天线辐射10dbm的欺骗信号(天线端功率是手机的十分之一),即可实现对其低空的有效防护。

  二、 设备主要参数指标

  1、多模信号产生

  设备支持GPS L1,GLONASS L1,北斗B1信号生成,信号生成采用软件配置,各定位系统可任意组合工作。

  2、作用距离(全向天线)

  半径不小于1KM。

  3、供电、功耗

  直流24V供电,可外接交流适配器;总功耗不大于80W。

  4、设备体积重量

  体积不大于0.1m3,重量≤8kg。

  5、防水等级

  外接部件雨水防护等级不低于5级。

  6、部署方便

  配置时采用笔记本电脑配合定制的配置软件,采用网线连接方式进行模式、功率、欺骗策略等的配置。配置完毕后,开机自启动,无需人工干预。

  7、生效时间短

  欺骗信号侵入生效时间不大于20s。

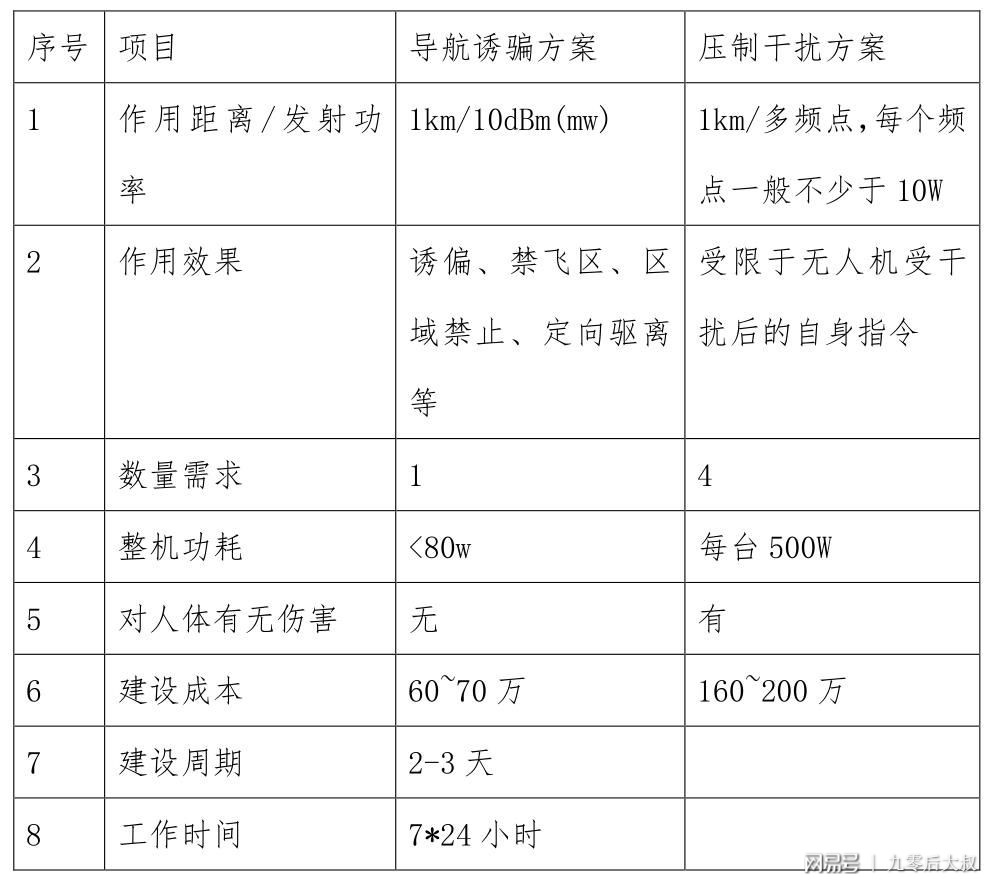

  三、 与压制干扰固定站方案对比

  无人机导航诱骗系统能够生成GPS星座(32颗)、GLONASS星座(24颗),BD2/BD3星座及其混合星座的卫星轨道、导航电文及观测数据等信息,由此可以生成任意指定位置和速度的卫星导航模拟信号。通过天线将此信号以比导航信号稍微大的功率辐射出去,遮断天空中真实的卫星导航信号,从而侵入区域内无人机的卫星导航接收终端,将模拟位置和速度参数的信号注入到无人机卫星导航系统,实现对无人机的卫星导航诱骗。辐射功率是手机辐射的十分之一,对周边电磁环境没有影响。另外采用灵巧导航诱骗不仅可以避免大功率电磁压制带来的二次伤害,如坠落带来的伤人、恐袭及公共物品损坏等。

  综上所述,基于无人机导航诱骗系统的无人机防御建设方案与基于干扰拦截设备的方案有如下的优势:

  1、功率小,对人体无伤害,可7*24小时全时开机;

  2、体积小,重量轻,安装方便,开机后可长时间无人机值守运行;

  3、单套设备防护面积大、整体建设成本低;

  4、防护效果选择灵活且与目标无人机自身内置指令无关,可实现诱偏、禁飞区、区域禁止等效果。
